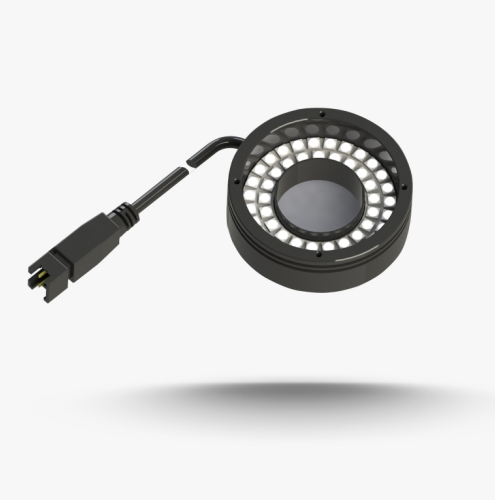

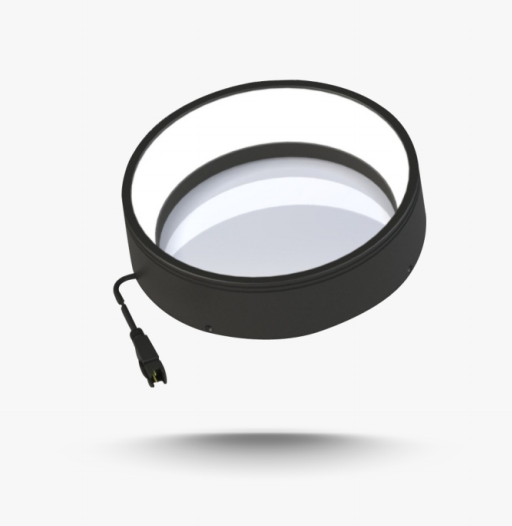

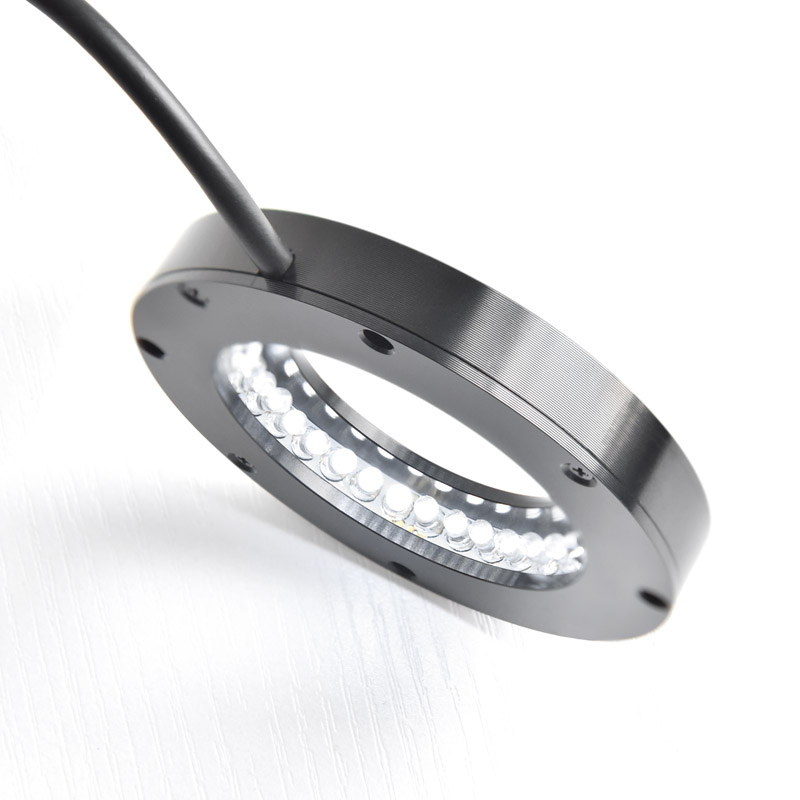

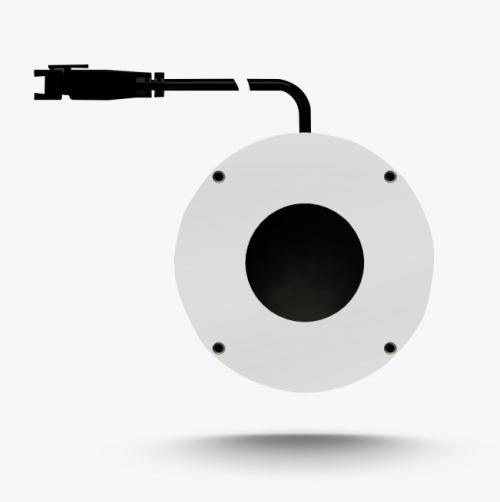

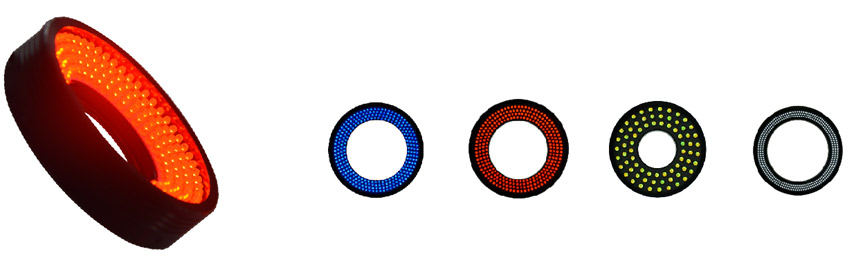

环形光源

环形光源由高密度LED经结构优化设计阵列而成,性能稳定,亮度高,安装方便。 以不同照射角度,不同颜色组合直接照射在被测物上,可避免照射阴影现象,突显成像特征,也可结合漫射板使用,使光线更为均匀,柔和。

服务热线:13924345841

[ 返回 ]

详细介绍


环形光源由高密度LED经结构优化设计阵列而成,性能稳定,亮度高,安装方便。

以不同照射角度,不同颜色组合直接照射在被测物上,可避免照射阴影现象,突显成像特征,也可结合漫射板使用,使光线更为均匀,柔和。

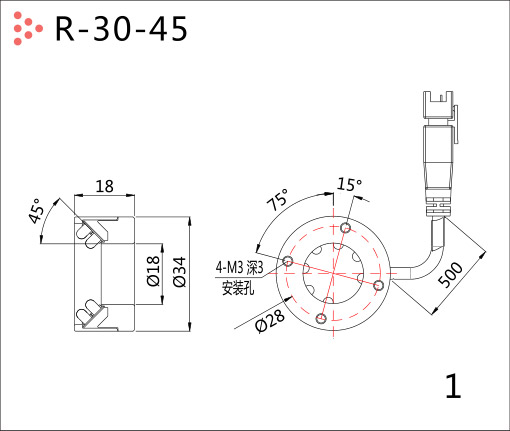

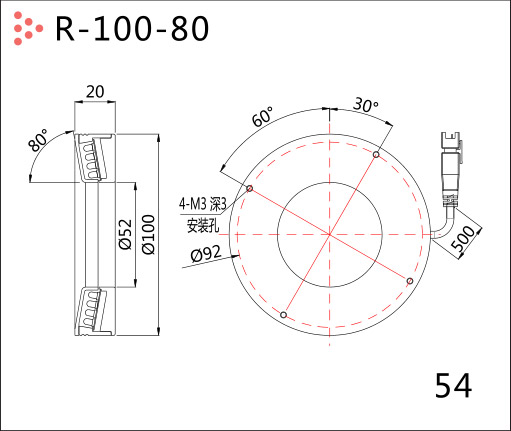

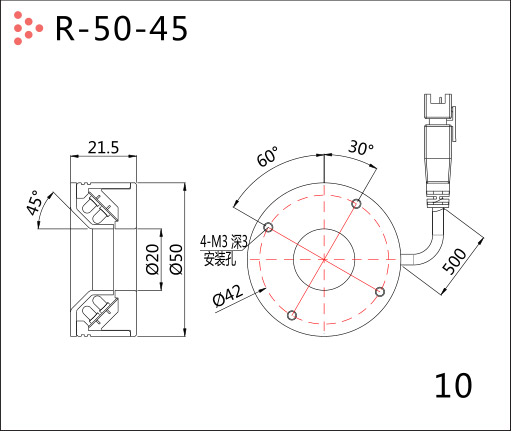

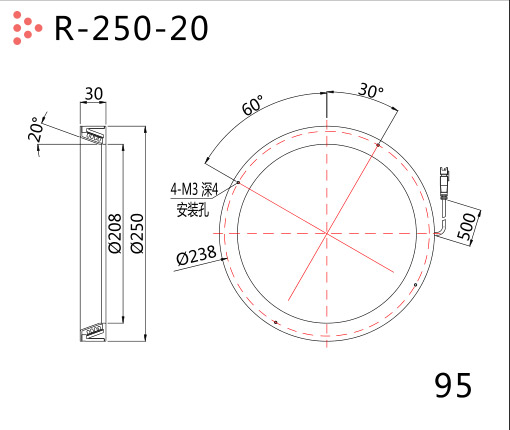

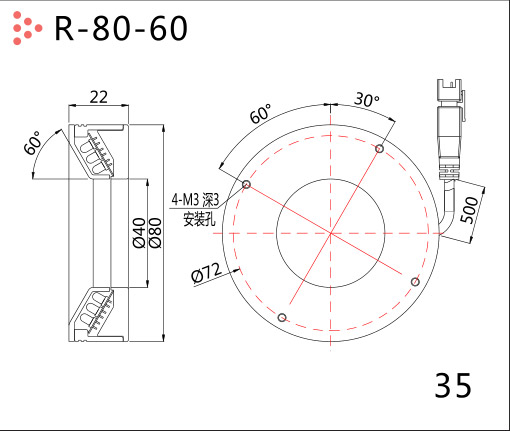

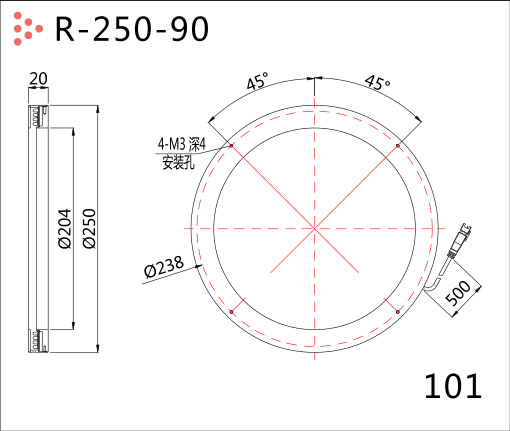

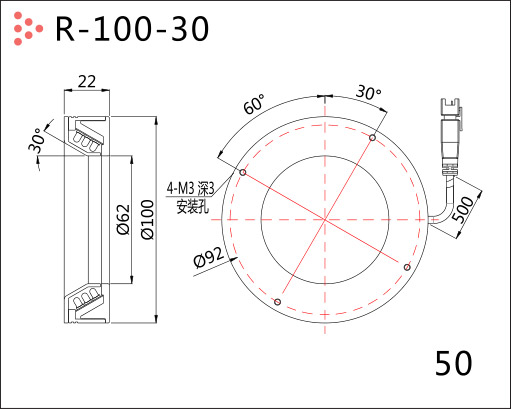

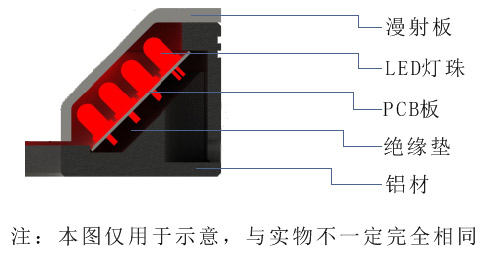

剖面结构图

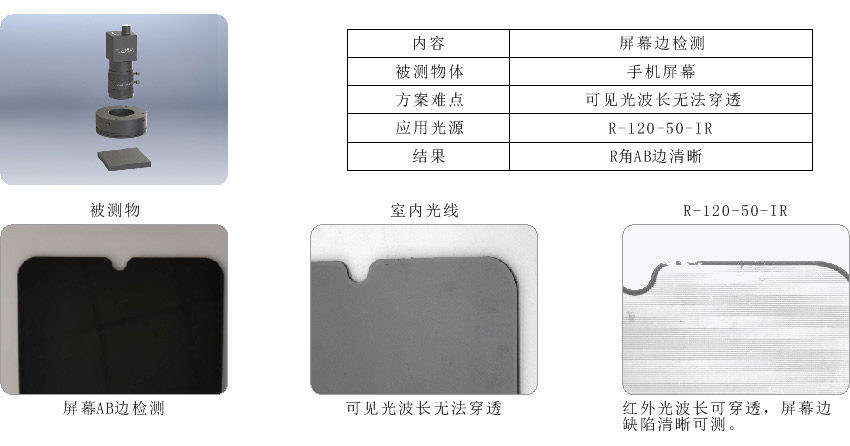

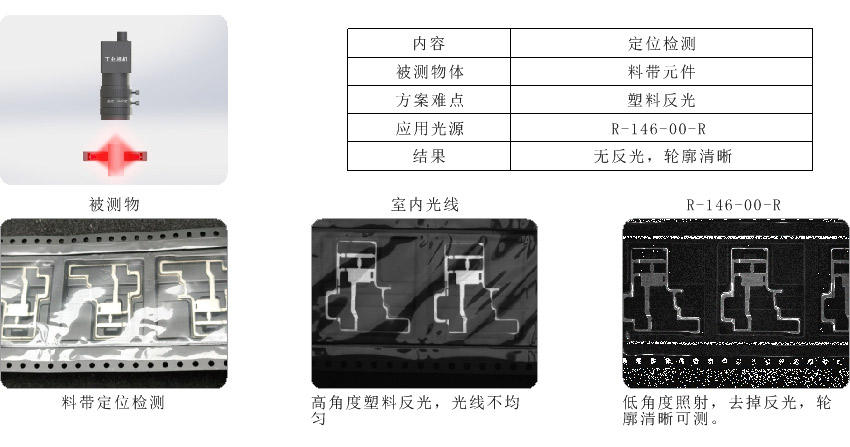

低角度环形光源打光案例

中角度环形光源打光案例

高角度环形光源打光案例


产品型号规格

命名规则
Naming rules
R
环形光源
Ring light source
-34
外径
External diameter
-75
发光角度
Luminous angle
-R
发光颜色
Luminous color
序号
Serial number
外径
external diameter
型号Model 电压Voltage 功率(W)
power
重量(g)
weight
参考价(RMB)
reference price
漫射板参考价(RMB)
reference price of diffuse plate
RW/B/GIR(940nm)R/G/B/WIRFD
130+R-30-452411.41.4≈40¥110.00¥117.00

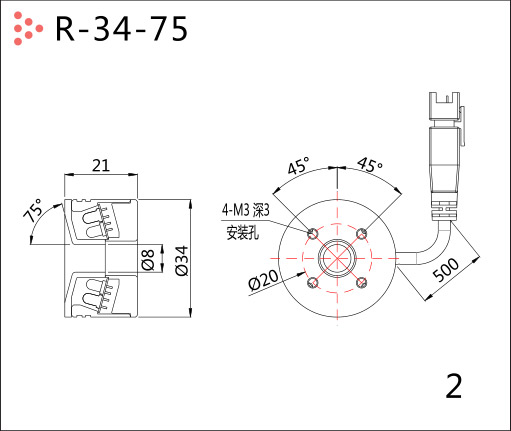

2R-34-752411.81.4≈40¥130.00¥137.00¥12.00

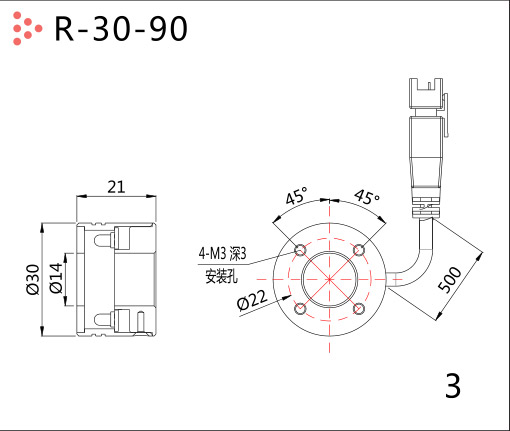

3R-30-90240.40.70.7≈30¥90.00¥97.00¥12.00

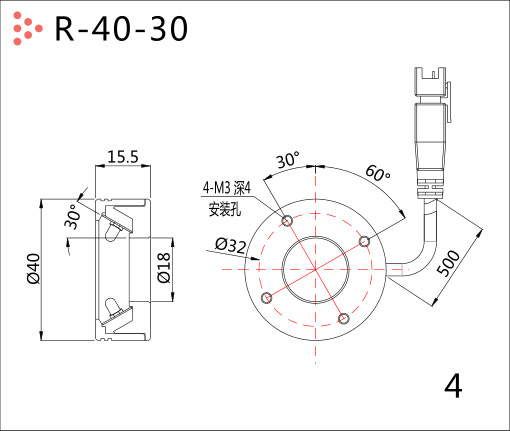

440+R-40-30240.70.70.7≈40¥160.00 ¥170.00 ¥15.00

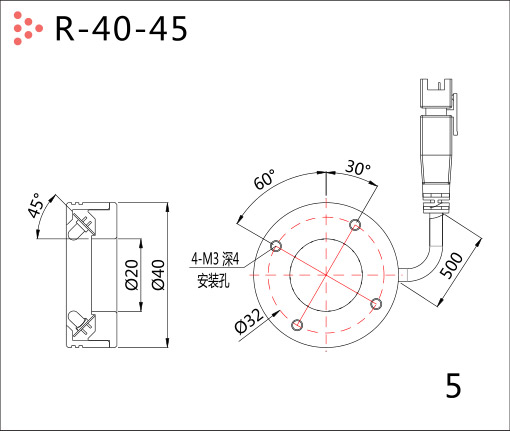

5R-40-45240.70.70.7≈40¥160.00 ¥170.00 ¥15.00

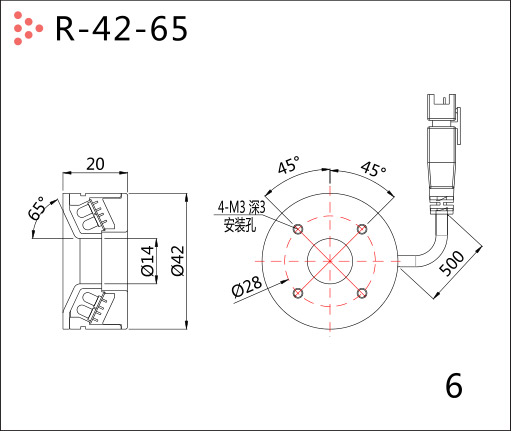

6R-42-65241.42.12.1≈50¥145.00 ¥155.00 ¥15.00

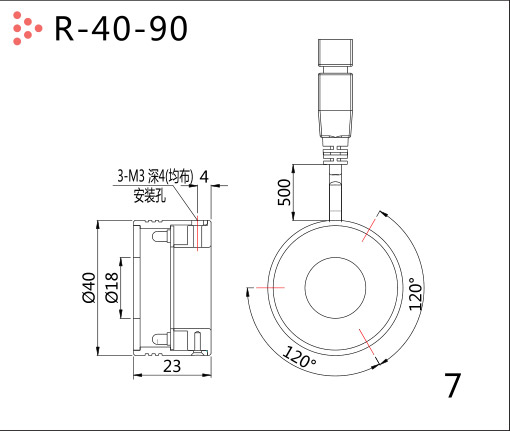

7R-40-90240.711.4≈40¥120.00 ¥125.00 ¥13.00

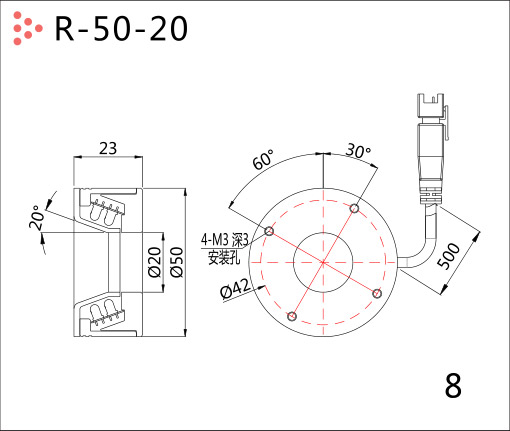

850+R-50-20241.42.12.1≈50¥180.00 ¥195.00 ¥17.00
9R-50-30241.42.12.1≈50¥180.00 ¥195.00 ¥17.00
10R-50-45241.42.12.1≈50¥166.00 ¥181.00 ¥17.00
11R-52-60242.13.22.8≈70¥155.00 ¥170.00 ¥17.00

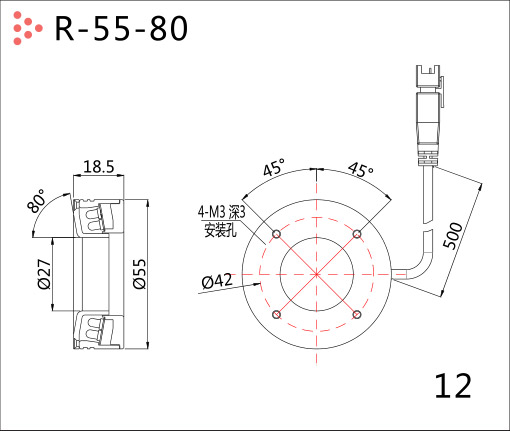

12R-55-80241.82.82.1≈70¥170.00 ¥185.00 ¥17.00

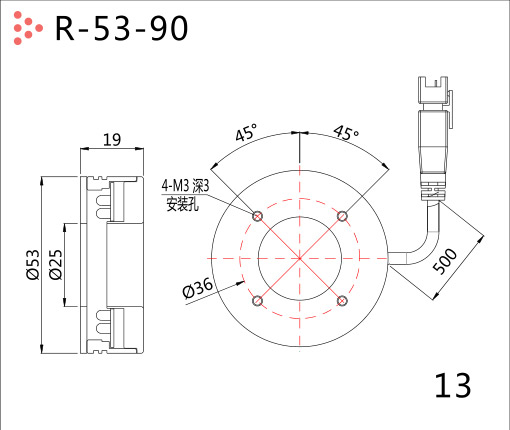

13R-53-90241.82.82.1≈70¥130.00 ¥145.00 ¥15.00

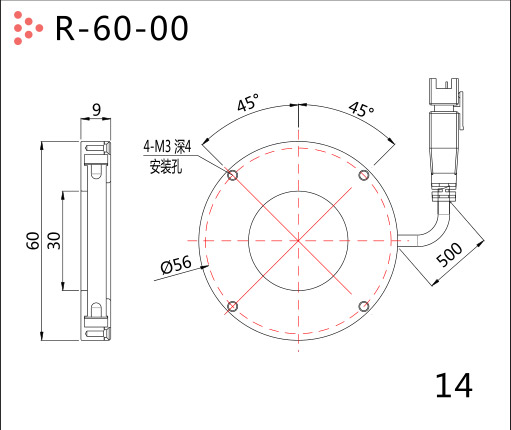

1460+R-60-002411.41.4≈40¥120.00 ¥135.00

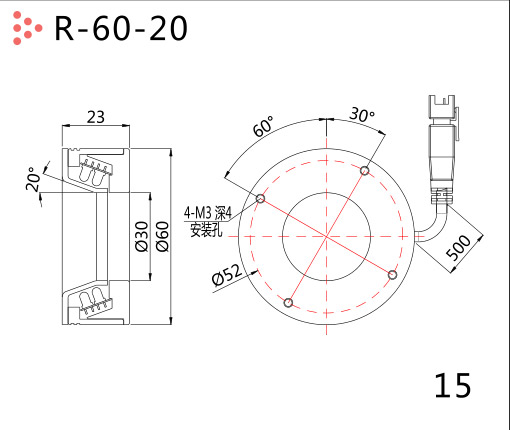

15R-60-20241.82.52.1≈90¥200.00 ¥225.00 ¥18.00

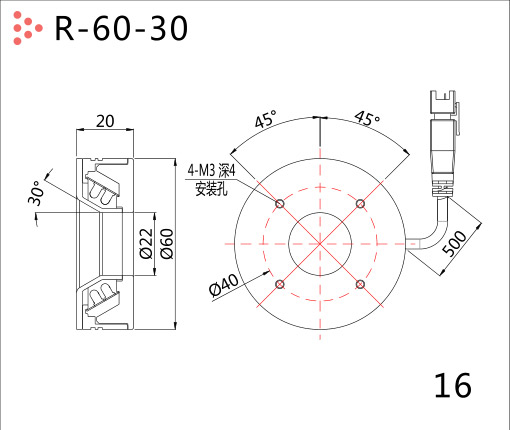

16R-60-30242.13.22.8≈100¥185.00 ¥210.00 ¥18.00

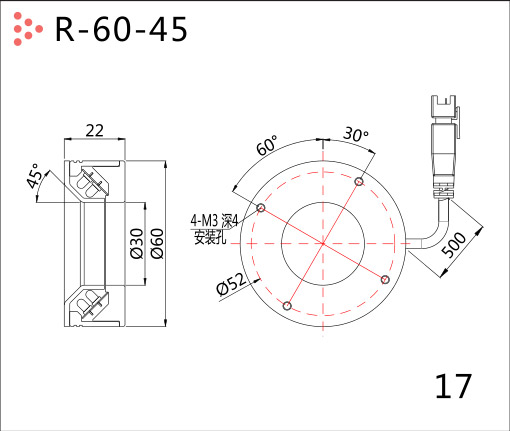

17R-60-45241.82.82.8≈100¥200.00 ¥225.00 ¥18.00

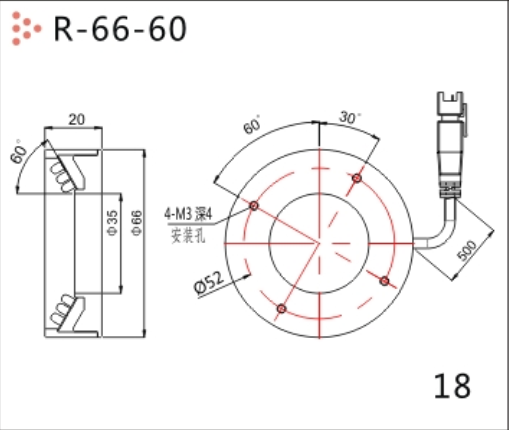

18R-66-60243.665≈130¥195.00 ¥220.00 ¥18.00

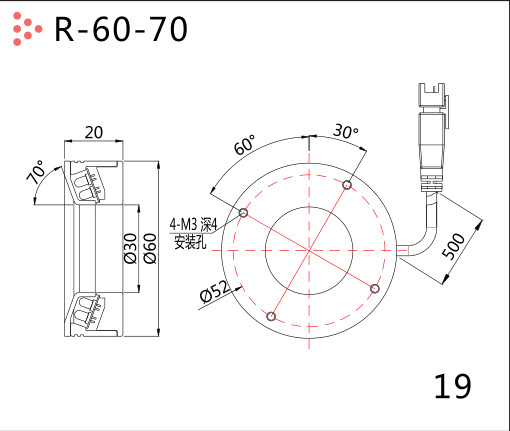

19R-60-70241.82.82.8≈100¥195.00 ¥220.00 ¥18.00

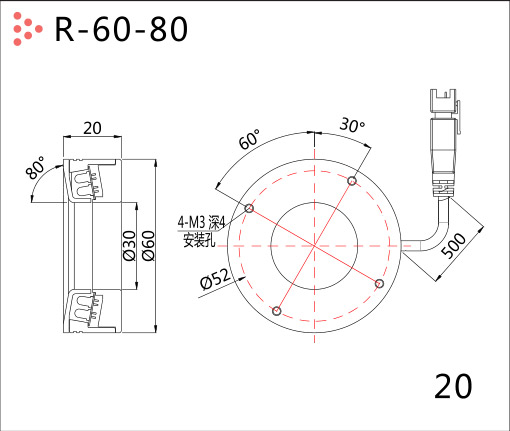

20R-60-80241.82.82.8≈100¥195.00 ¥220.00 ¥18.00
21R-60-90241.82.82.8≈110¥170.00 ¥195.00 ¥17.00

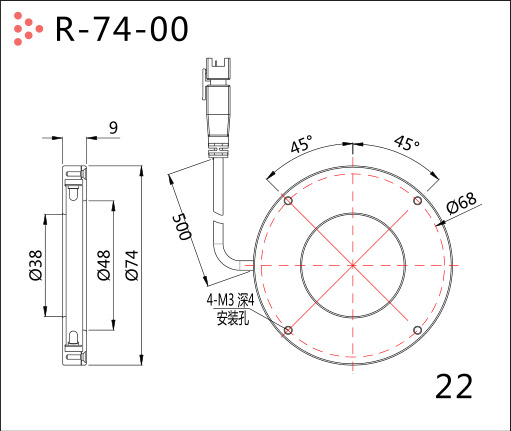

2270+R-74-002411.82.1≈120¥180.00 ¥195.00
23R-74-20242.53.63.6≈120¥220.00 ¥248.00 ¥20.00

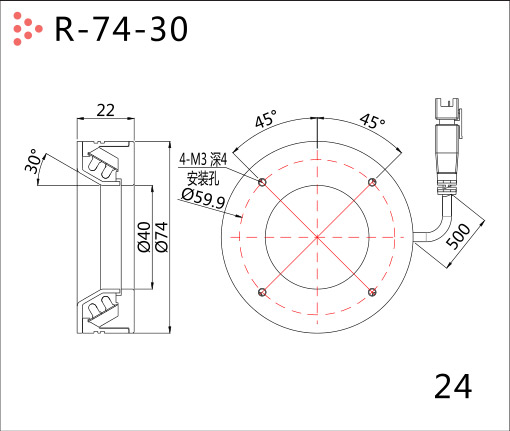

24R-74-30242.84.33.6≈120¥190.00 ¥218.00 ¥20.00

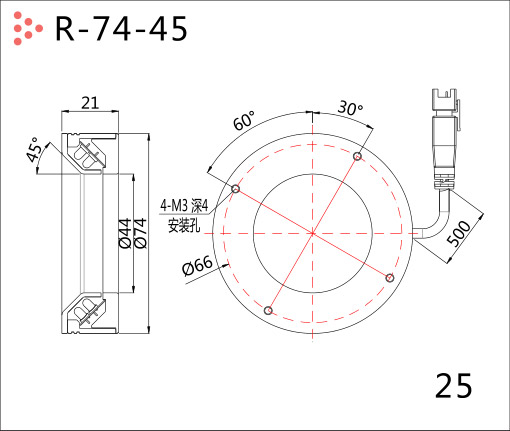

25R-74-45242.53.63.6≈120¥210.00 ¥238.00 ¥20.00

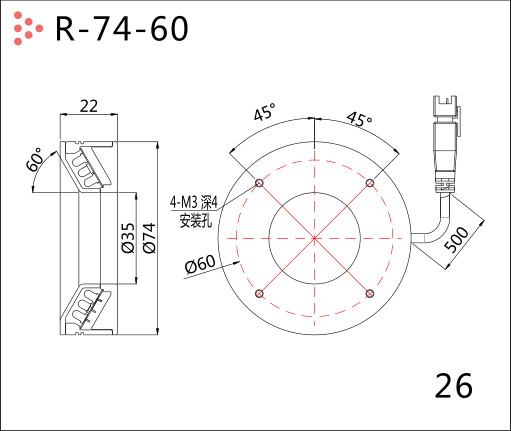

26R-74-60244.36.45≈120¥190.00 ¥218.00 ¥20.00

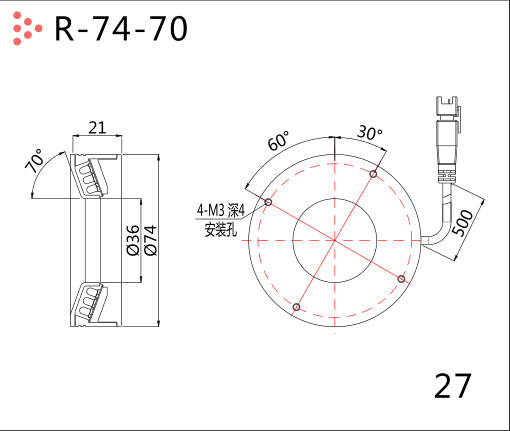

27R-74-702445.45≈140¥210.00 ¥238.00 ¥20.00

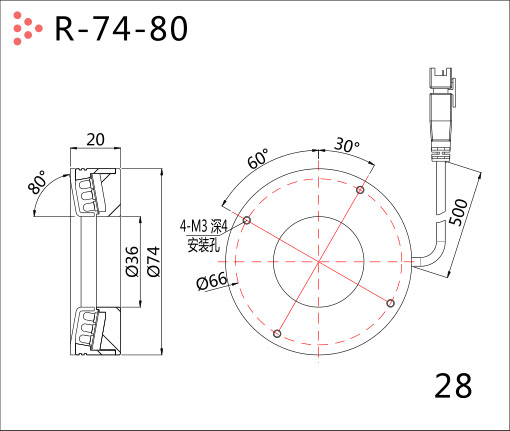

28R-74-80242.53.63≈120¥210.00 ¥238.00 ¥20.00

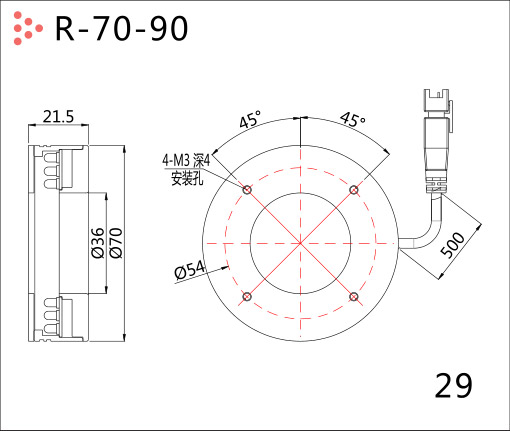

29R-70-90243.65.44.3≈140¥180.00 ¥208.00 ¥18.00

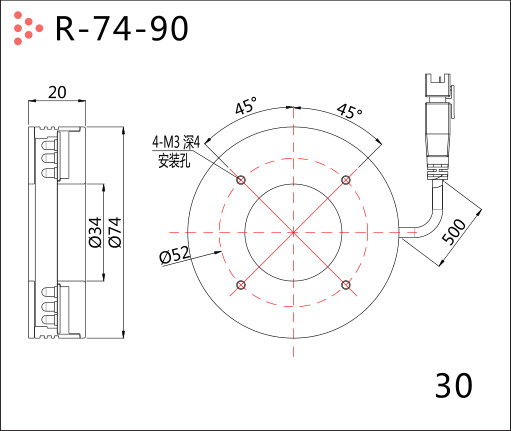

30R-74-902445.75≈150¥185.00 ¥213.00 ¥18.00

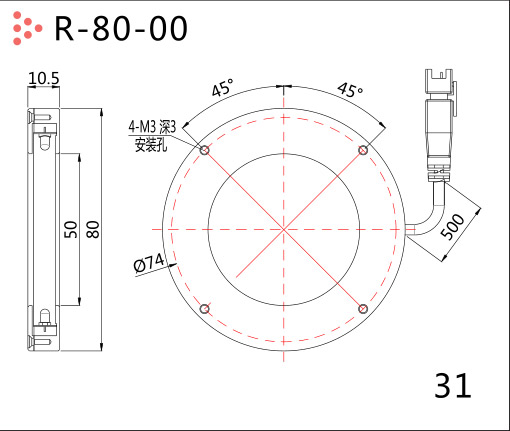

3180+R-80-002411.82.1≈60¥200.00 ¥220.00

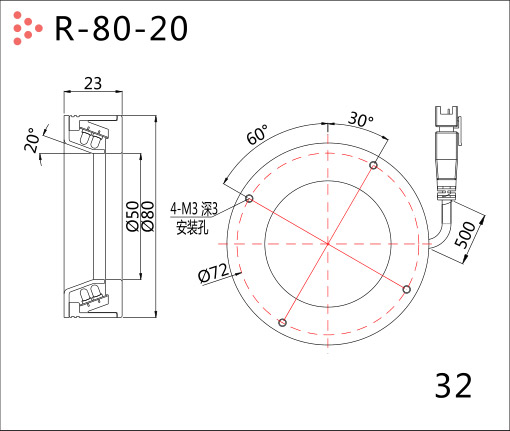

32R-80-20242.544.3≈140¥250.00 ¥290.00 ¥21.00
33R-80-30242.544.3≈140¥250.00 ¥290.00 ¥21.00

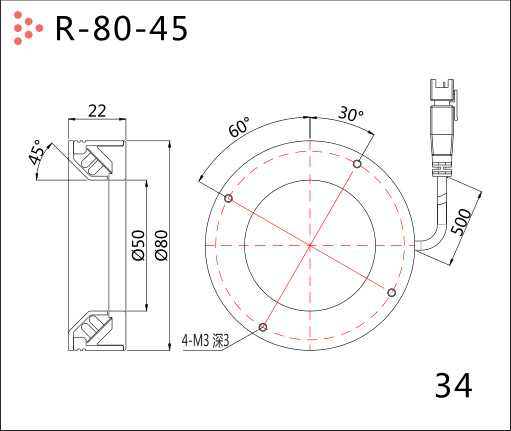

34R-80-45242.543.6≈140¥250.00 ¥290.00 ¥21.00
35R-80-60243.65.75.7≈170¥230.00 ¥270.00 ¥21.00

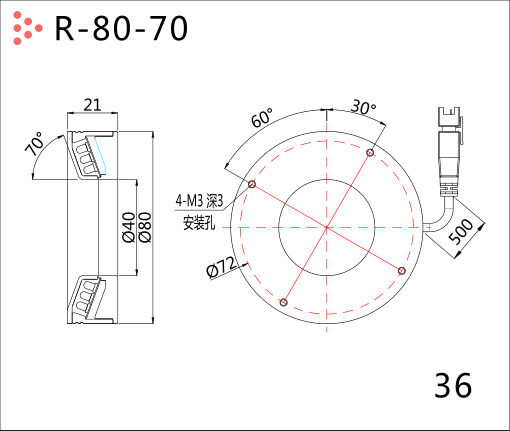

36R-80-70243.65.75.7≈170¥230.00 ¥270.00 ¥21.00

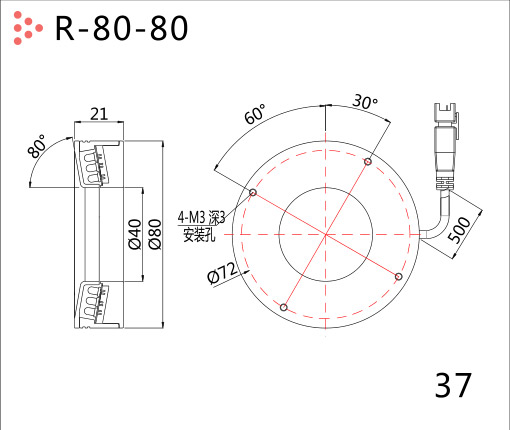

37R-80-80243.65.75.7≈170¥230.00 ¥270.00 ¥21.00

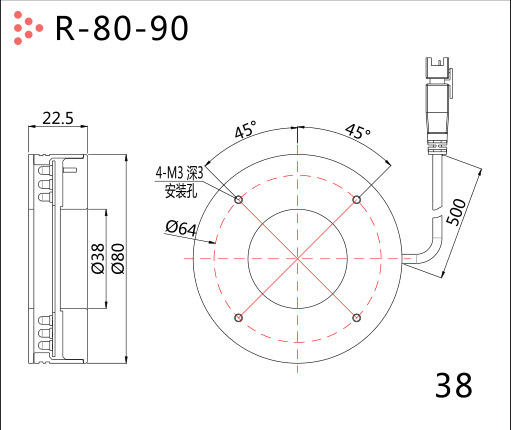

38R-80-90243.65.75.7≈180¥230.00 ¥270.00 ¥19.00

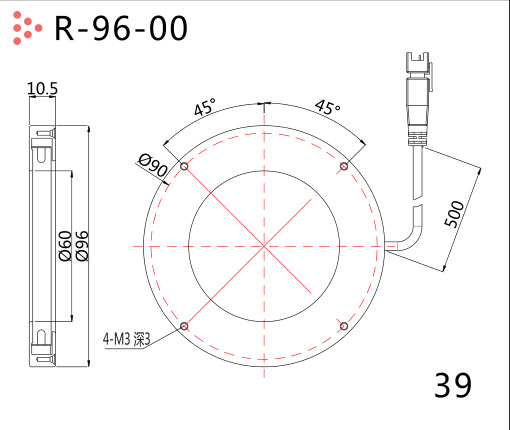

3990+R-96-00242.13.22.8≈100¥230.00 ¥250.00

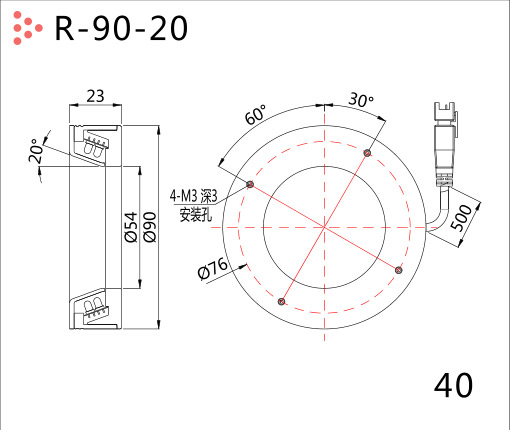

40R-90-20243.655≈160¥260.00 ¥305.00 ¥23.00

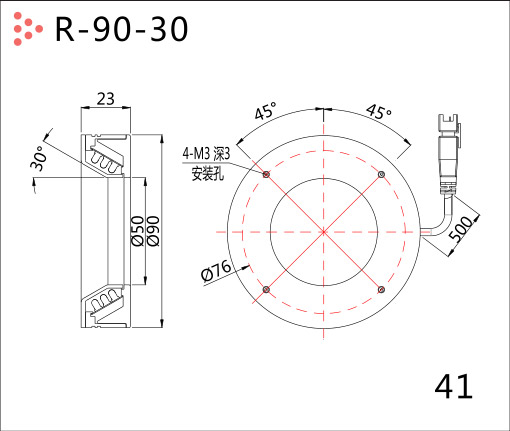

41R-90-30245.78.67.2≈200¥240.00 ¥285.00 ¥23.00

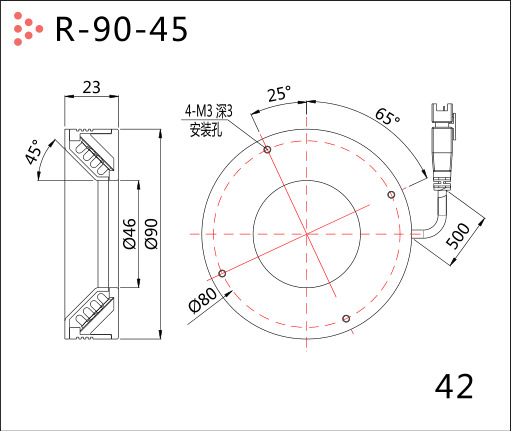

42R-90-45246.410.88.6≈250¥245.00 ¥290.00 ¥23.00

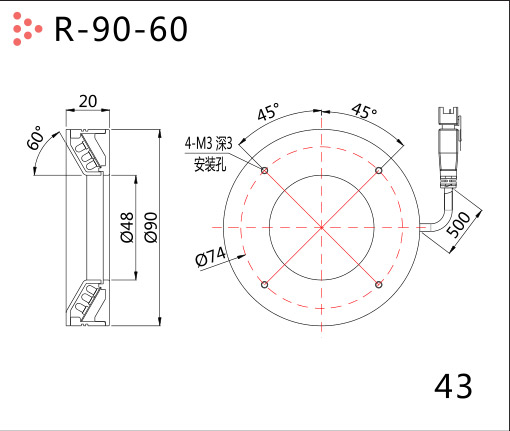

43R-90-60245.78.67.2≈200¥240.00 ¥285.00 ¥23.00

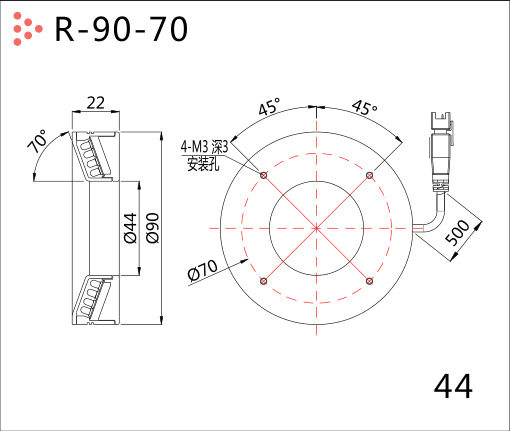

44R-90-70246.410.88.6≈250¥235.00 ¥280.00 ¥23.00

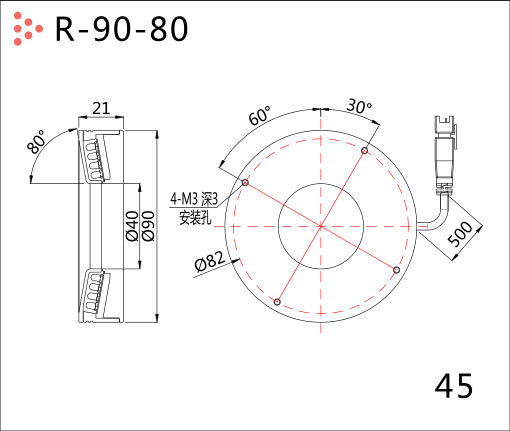

45R-90-80246.498.6≈250¥260.00 ¥305.00 ¥23.00

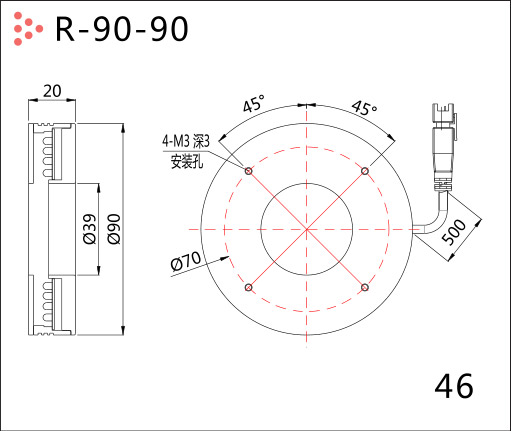

46R-90-90246.498.6≈250¥255.00 ¥300.00 ¥20.00

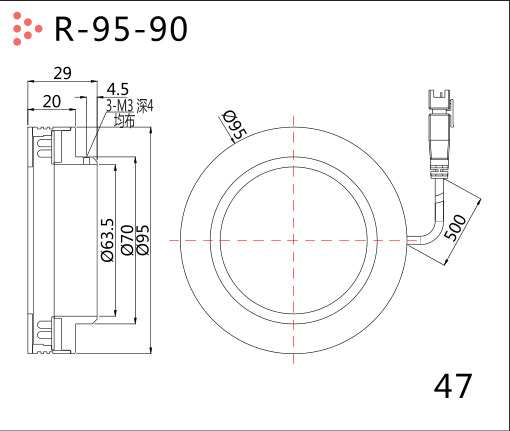

47R-95-90243.25.44.3≈80¥260.00 ¥305.00 ¥21.00

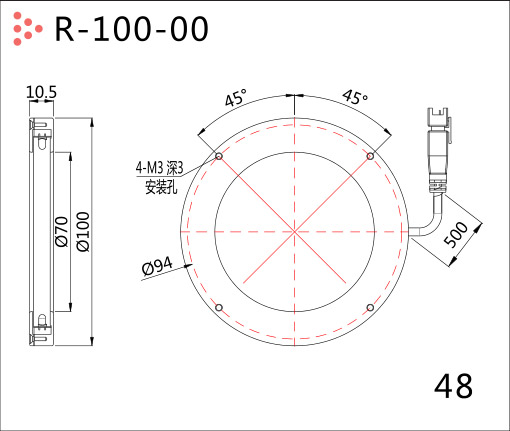

48100+R-100-00242.13.22.8≈100¥240.00 ¥270.00

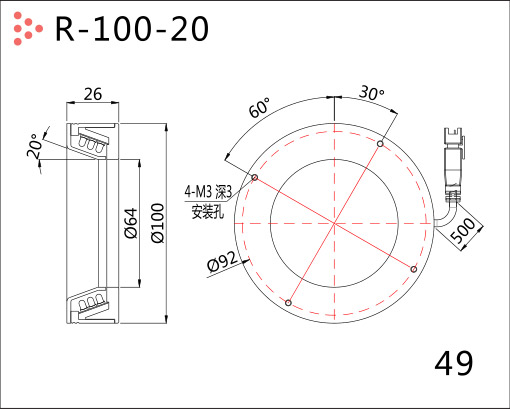

49R-100-20243.65.45≈200¥330.00 ¥380.00 ¥25.00
50R-100-30243.65.45≈200¥330.00 ¥380.00 ¥25.00

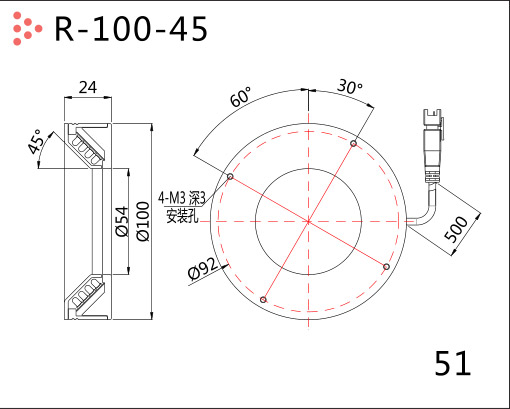

51R-100-452458.68.6≈250¥330.00 ¥380.00 ¥25.00
52R-100-602458.68.6≈250¥340.00 ¥390.00 ¥25.00

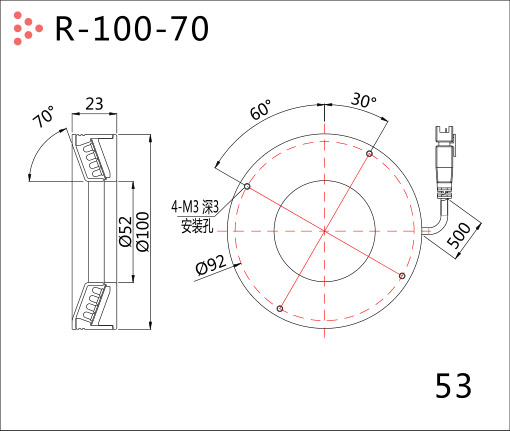

53R-100-702458.68.6≈250¥340.00 ¥390.00 ¥25.00
54R-100-802458.68.6≈250¥340.00 ¥390.00 ¥25.00

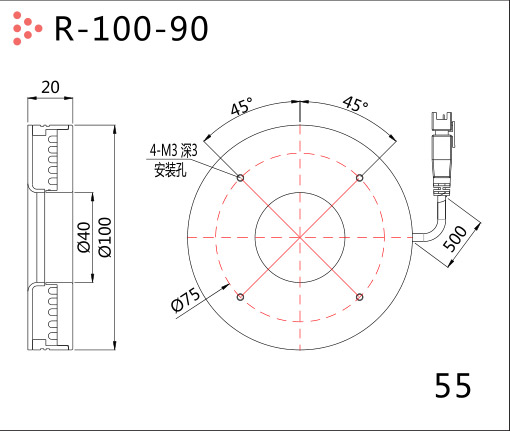

55R-100-90247.512.612.6≈320¥270.00 ¥320.00 ¥22.00

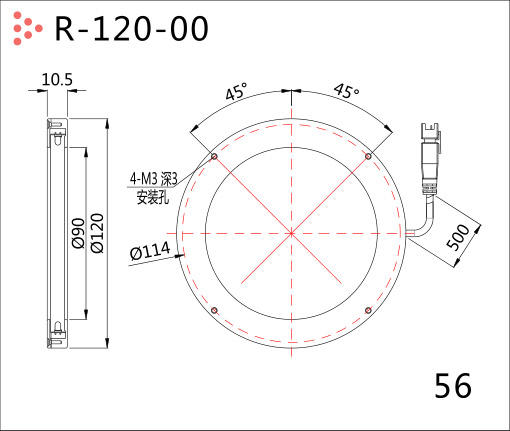

56120+R-120-00242.13.22.8≈140¥245.00 ¥285.00

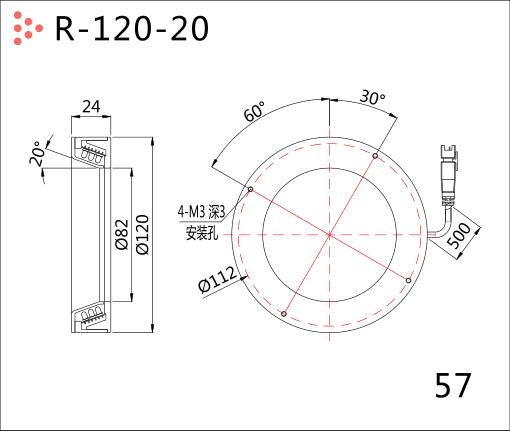

57R-120-20247.51010≈260¥390.00 ¥452.00 ¥28.00

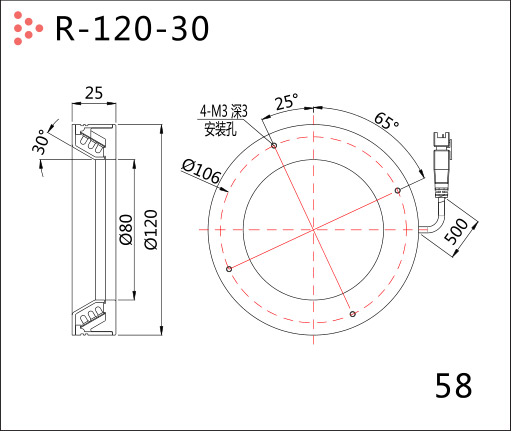

58R-120-30247.512.610≈260¥370.00 ¥432.00 ¥28.00
59R-120-45249.313.312.2≈300¥390.00 ¥452.00 ¥28.00

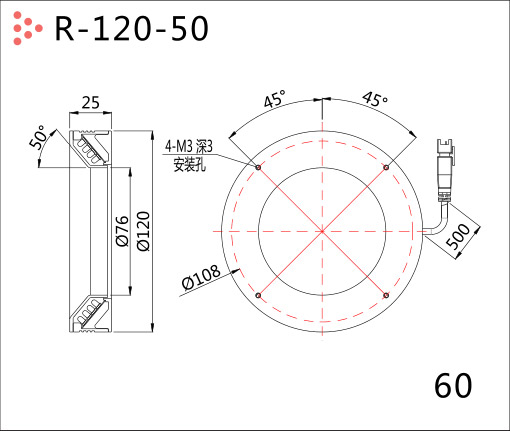

60R-120-50249.315.413≈300¥385.00 ¥447.00 ¥28.00

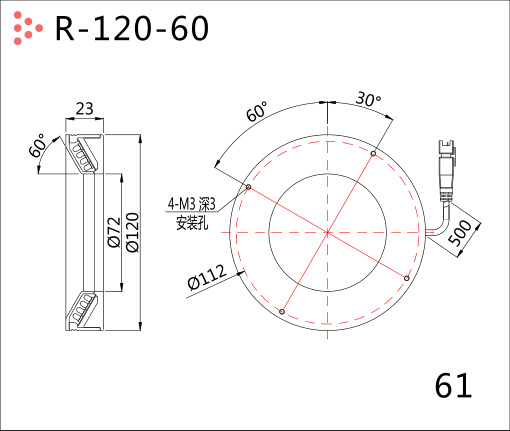

61R-120-60249.313.312.2≈300¥385.00 ¥447.00 ¥28.00

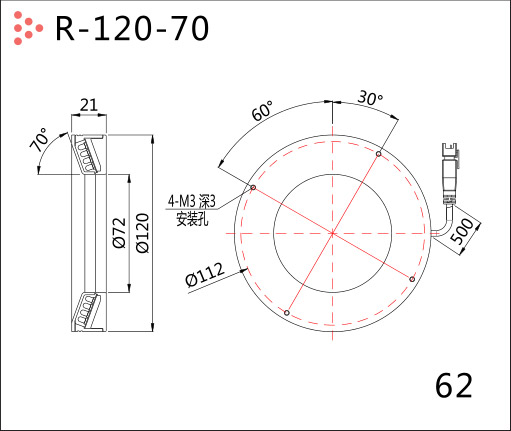

62R-120-70249.313.312.2≈300¥385.00 ¥447.00 ¥28.00

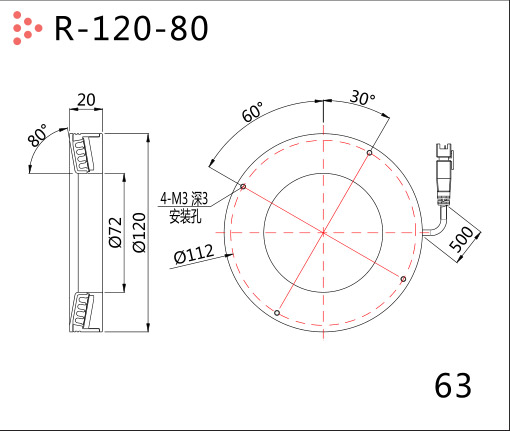

63R-120-80249.313.312.2≈300¥385.00 ¥447.00 ¥28.00

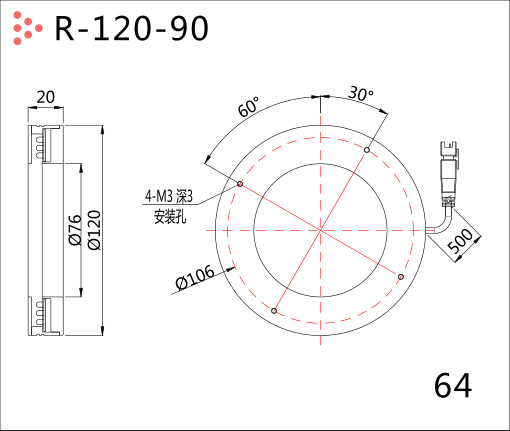

64R-120-90247.911.89.3≈260¥340.00 ¥402.00 ¥25.00

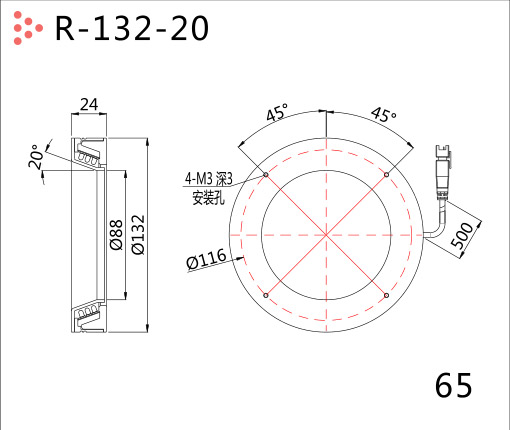

65130+R-132-20248.612.910≈280¥430.00 ¥500.00 ¥30.00
66140+R-146-00242.84.32.8≈200¥250.00 ¥300.00

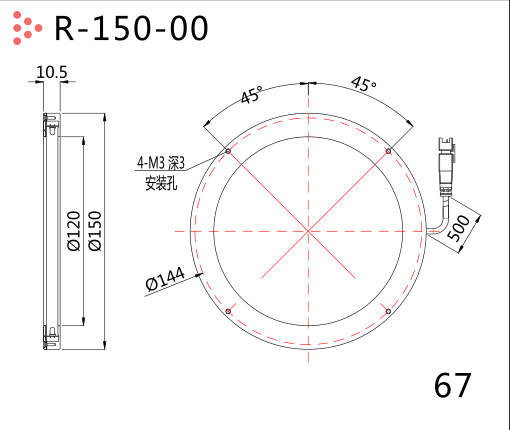

67150+R-150-00242.84.32.8≈220¥260.00 ¥315.00

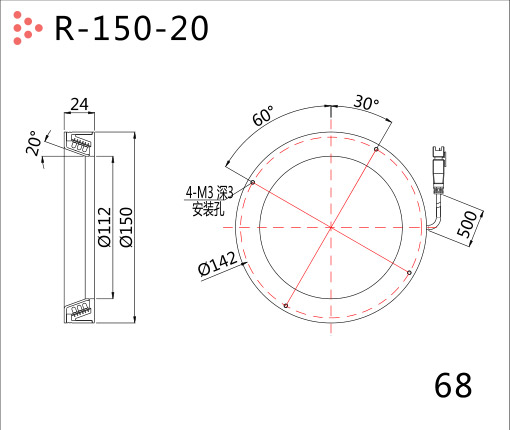

68R-150-202491313≈330¥505.00 ¥580.00 ¥33.00

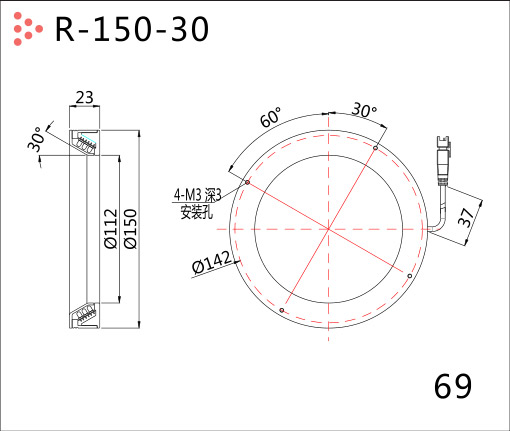

69R-150-302491313≈330¥510.00 ¥585.00 ¥33.00

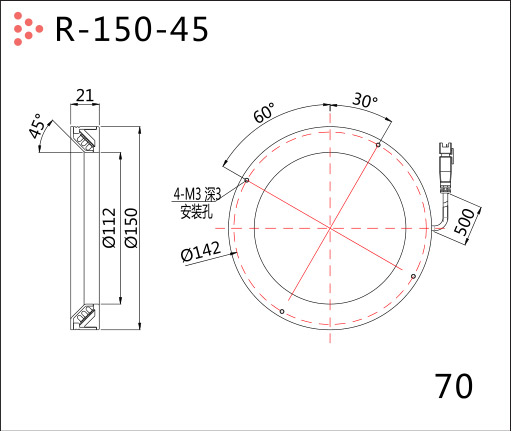

70R-150-452491313≈330¥530.00 ¥605.00 ¥33.00
71R-150-602491513≈330¥500.00 ¥575.00 ¥33.00

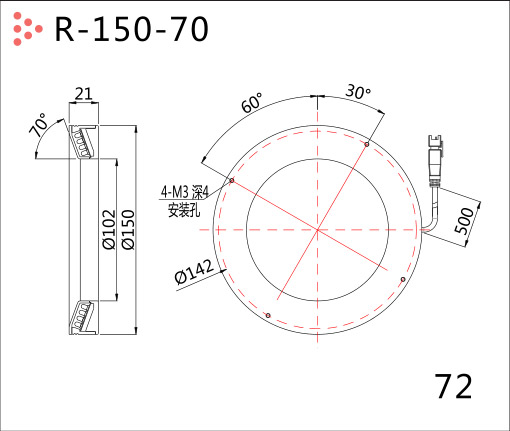

72R-150-702412.217.217.2≈400¥550.00 ¥625.00 ¥33.00

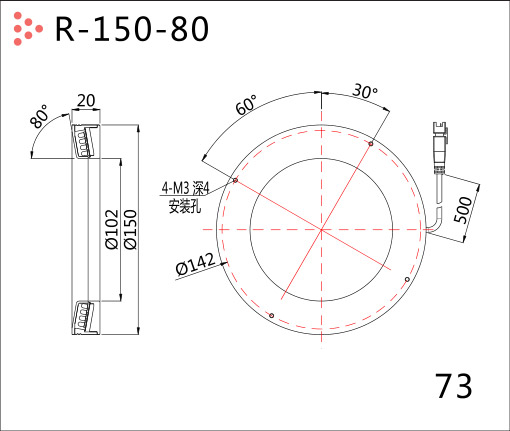

73R-150-802412.217.217.2≈400¥550.00 ¥625.00 ¥33.00

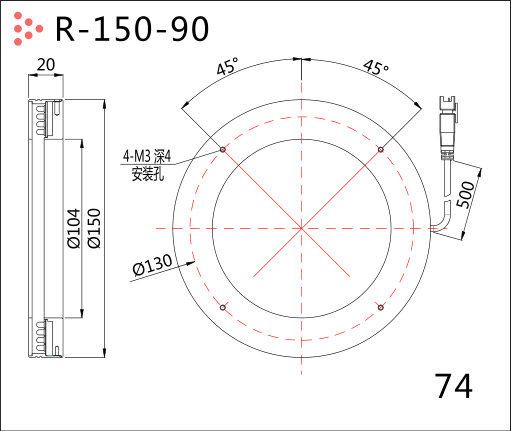

74R-150-902412.217.217.2≈450¥530.00 ¥605.00 ¥31.00

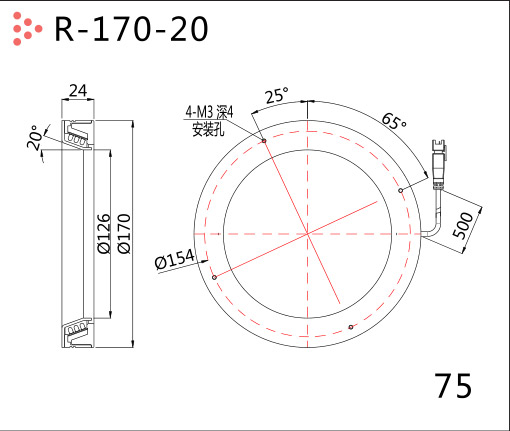

75170+R-170-202411.517.213.7≈380¥525.00 ¥610.00 ¥33.00
76R-172-00244.35.75≈230¥280.00 ¥345.00
77180+R-180-00244.35.75≈250¥300.00 ¥360.00

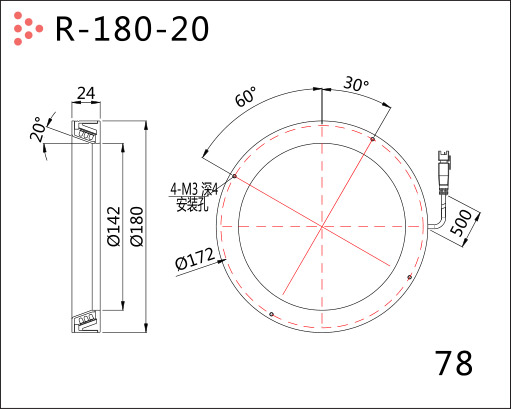

78R-180-20249.713.713.7≈470¥605.00 ¥735.00 ¥35.00

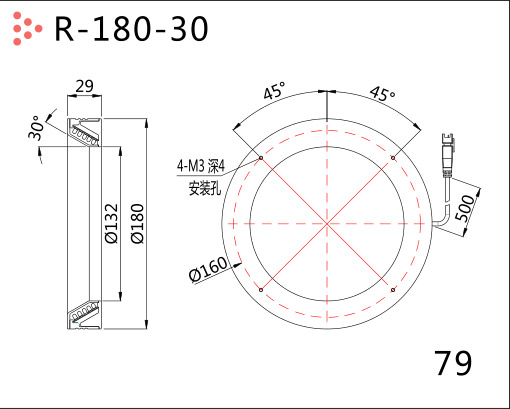

79R-180-302421.632.425.9≈660¥615.00 ¥745.00 ¥35.00

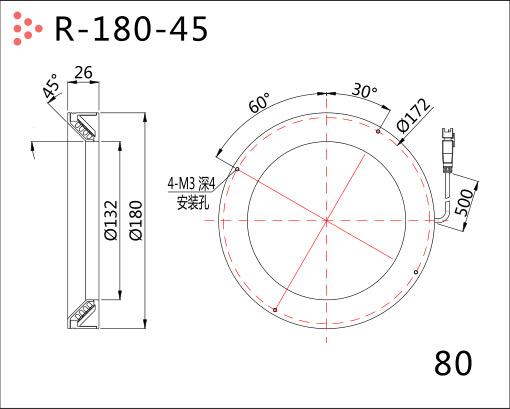

80R-180-4524142018.7≈550¥615.00 ¥745.00 ¥35.00

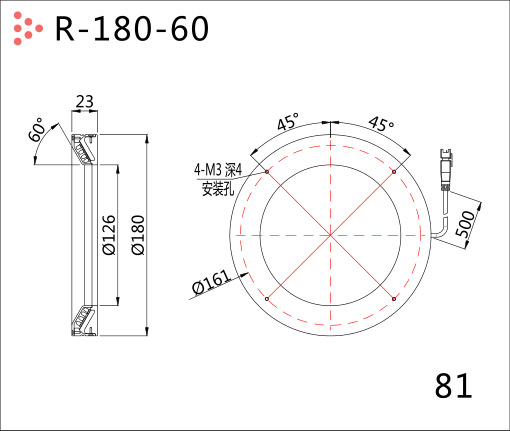

81R-180-602415.823.718.7≈550¥615.00 ¥745.00 ¥35.00
82R-180-7024142018.7≈550¥620.00 ¥750.00 ¥35.00

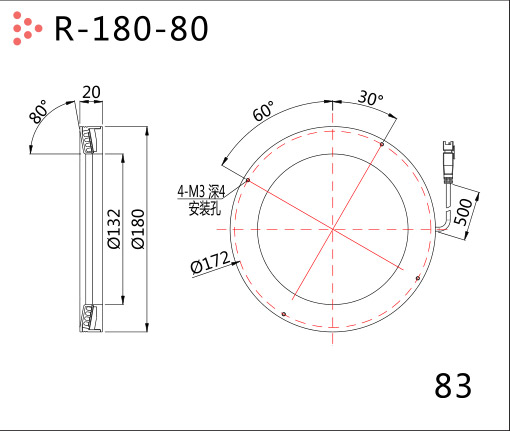

83R-180-8024142018.7≈550¥625.00 ¥755.00 ¥35.00

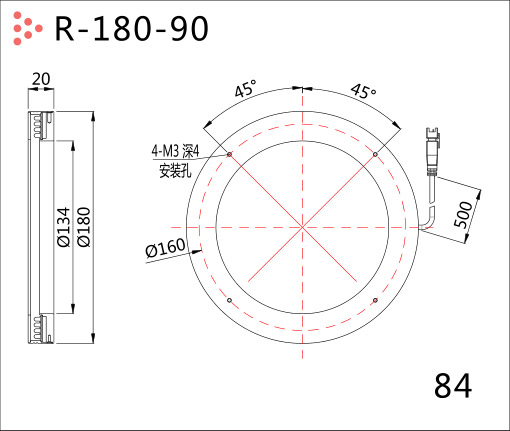

84R-180-9024142018.7≈620¥625.00 ¥755.00 ¥33.00

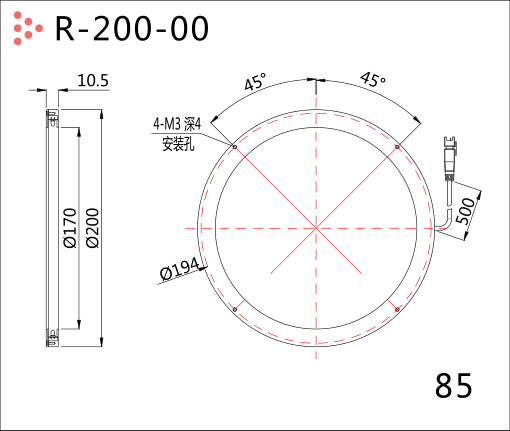

85200+R-200-002445.75.7≈320¥320.00 ¥390.00

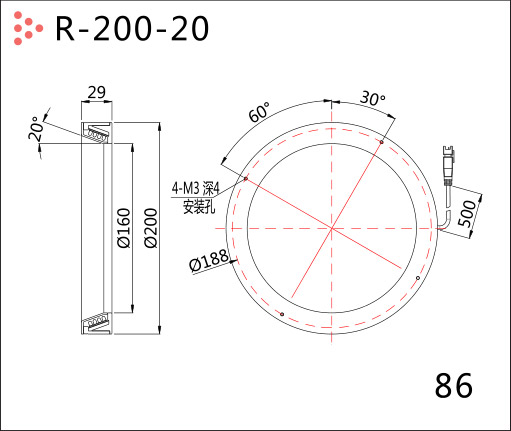

86R-200-202417.224.823≈600¥688.00 ¥838.00 ¥40.00

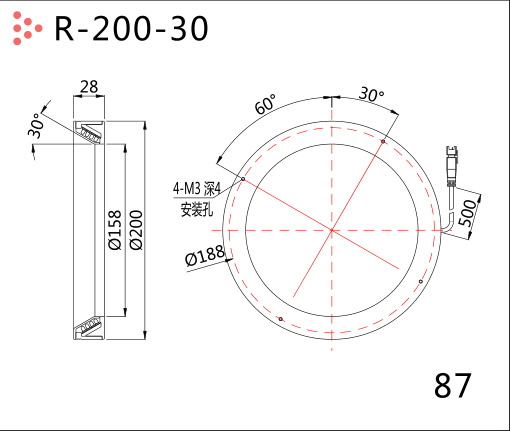

87R-200-302417.224.823≈600¥688.00 ¥838.00 ¥40.00

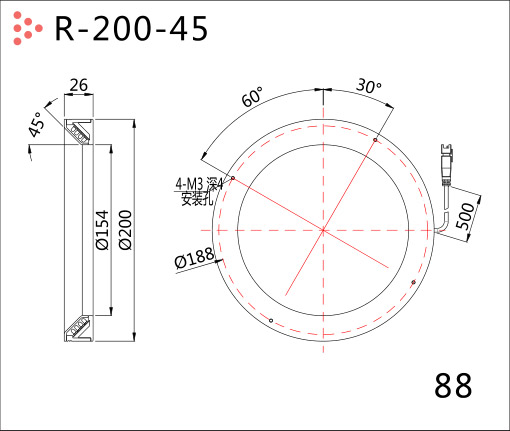

88R-200-452417.224.823≈600¥666.00 ¥816.00 ¥40.00

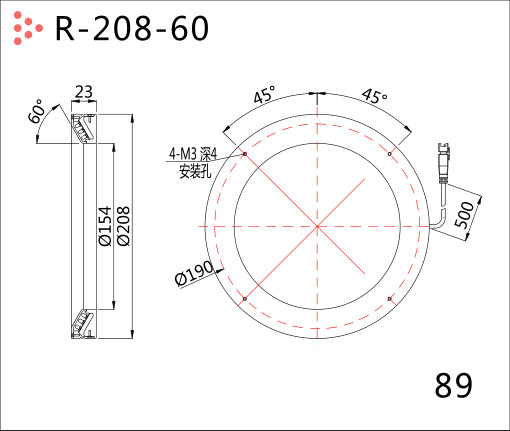

89R-208-602415.121.617.2≈530¥625.00 ¥775.00 ¥40.00
90R-200-702417.224.823≈600¥666.00 ¥816.00 ¥40.00

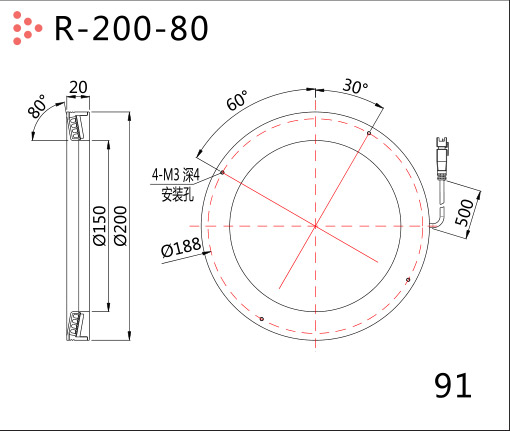

91R-200-802417.224.823≈600¥666.00 ¥816.00 ¥40.00

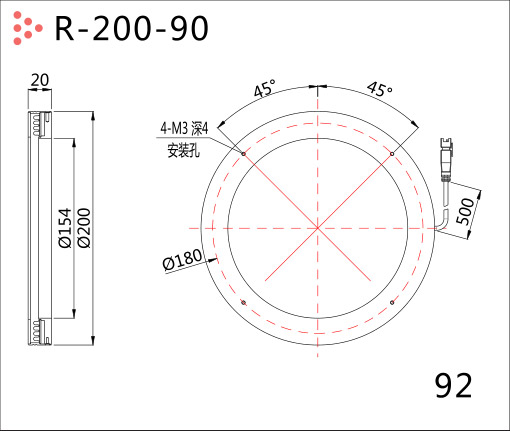

92R-200-902417.224.823≈670¥655.00 ¥805.00 ¥38.00

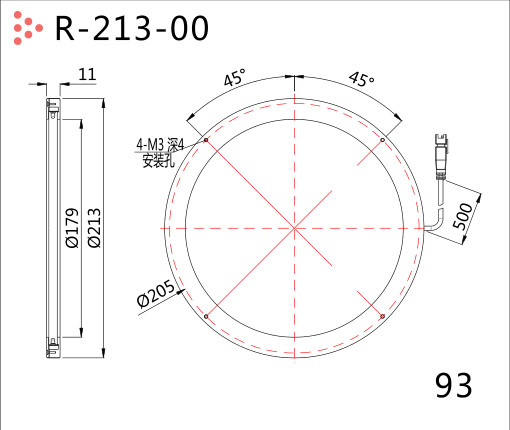

93210+R-213-00244.37.25.7≈340¥350.00 ¥430.00
94250+R-250-002457.27.2≈400¥999.00 ¥1,100.00
95R-250-202421.63128.8≈750¥1,388.00 ¥1,638.00 ¥48.00

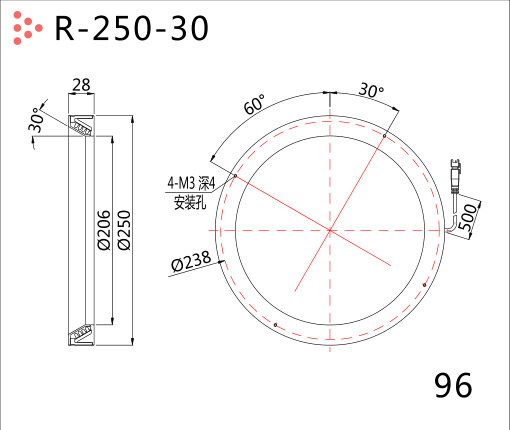

96R-250-302421.63128.8≈750¥1,388.00 ¥1,638.00 ¥48.00

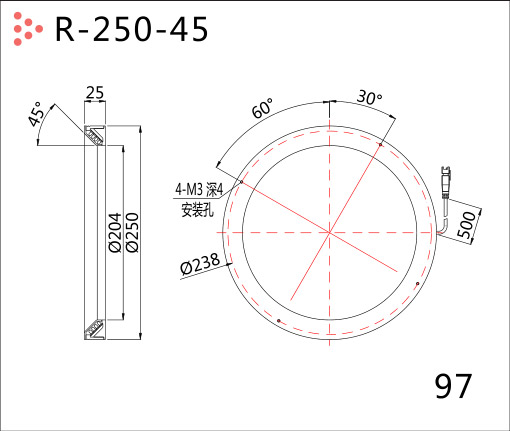

97R-250-452421.63128.8≈750¥1,388.00 ¥1,638.00 ¥48.00

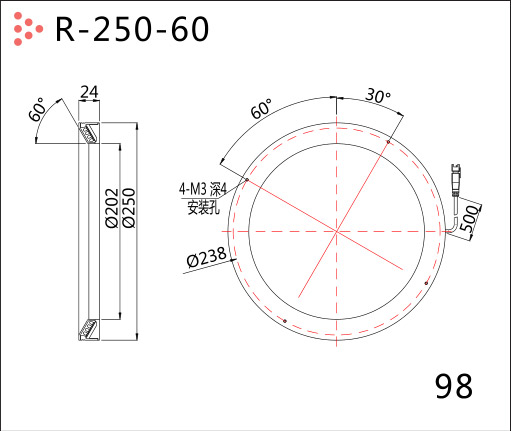

98R-250-602421.63128.8≈750¥1,375.00 ¥1,625.00 ¥48.00

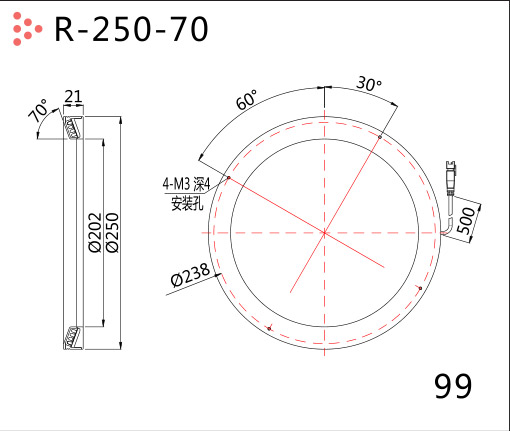

99R-250-702421.63128.8≈750¥1,366.00 ¥1,616.00 ¥48.00

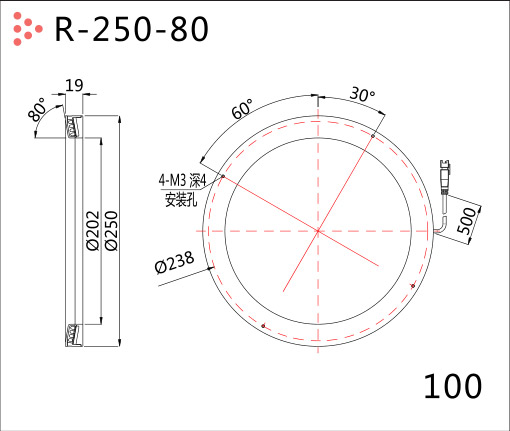

100R-250-802421.63128.8≈750¥1,355.00 ¥1,605.00 ¥48.00
101R-250-902421.63128.8≈850¥1,250.00 ¥1,500.00 ¥45.00

漫射板可以根据客户需求是否添加;

diffusion plates can be added according to customer requirements

可以到漫射板系列选项其他规格,常用环形光源默认为FD系列;

Other specifications can be selected for the diffuser series. The commonly used ring light source is the FD series by default.
