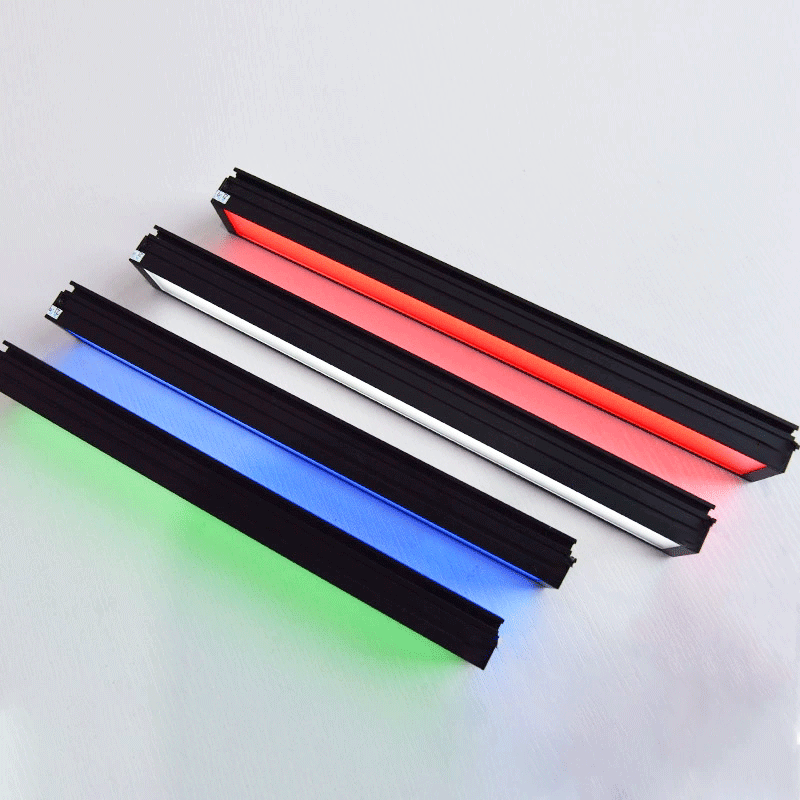

条形光源
条形光源特别适用于大尺寸特征的成像场合,其长度可按要求定制,并可根据实际需求选择光源颜色,多个条形光源也可自由组合,照射角度也可根据检测需求随意调整.
服务热线:13924345841
详细介绍
条形光源特别适用于大尺寸特征的成像场合,其长度可按要求定制,并可根据实际需求选择光源颜色,多个条形光源也可自由组合,照射角度也可根据检测需求随意调整.

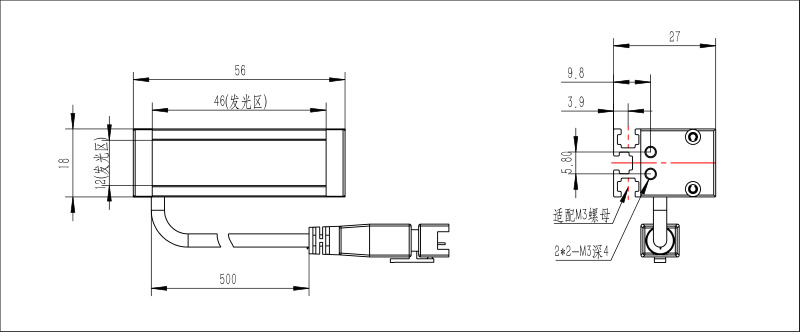

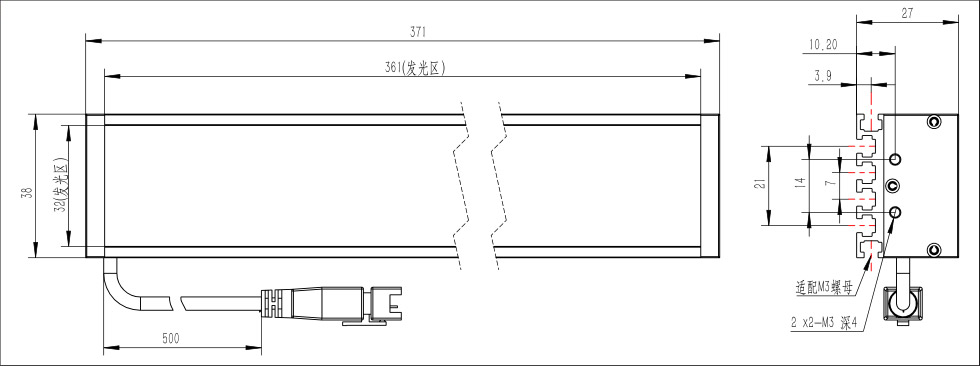

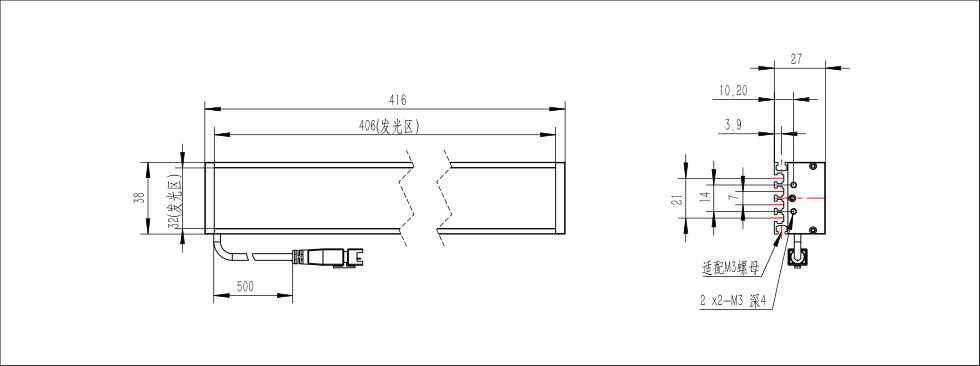

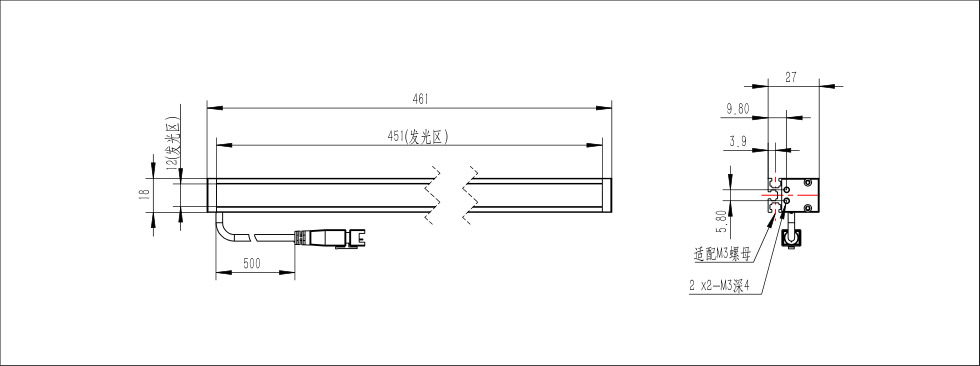

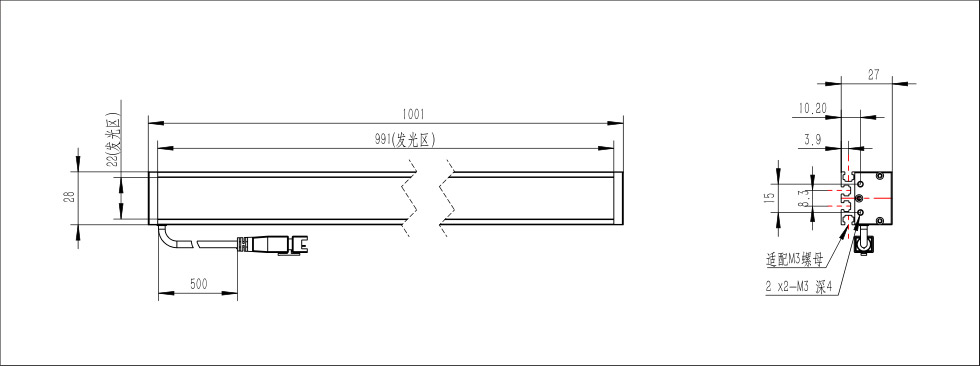

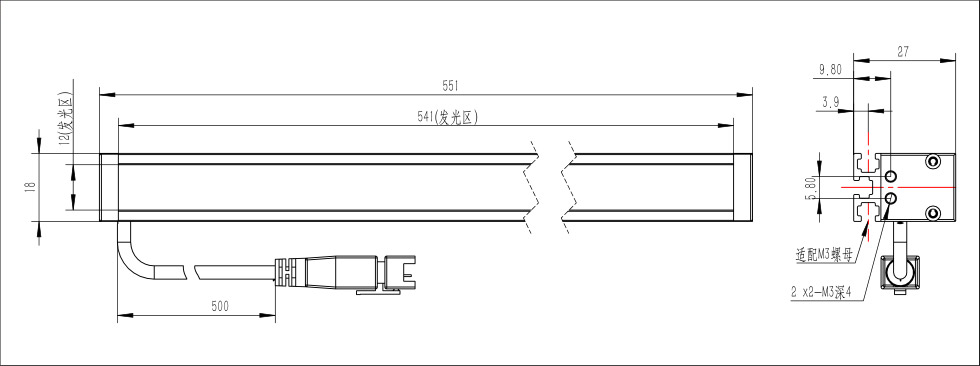

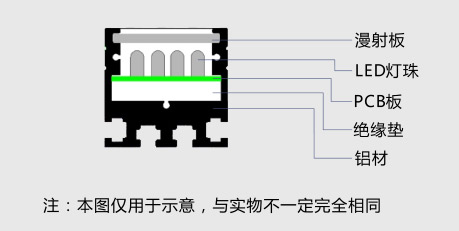

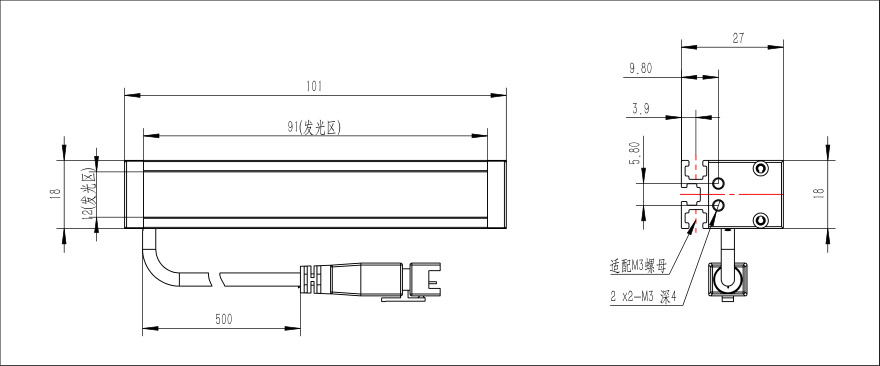

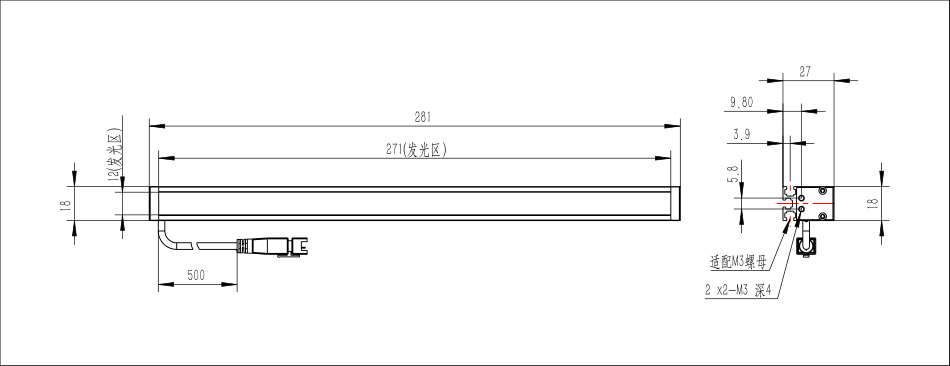

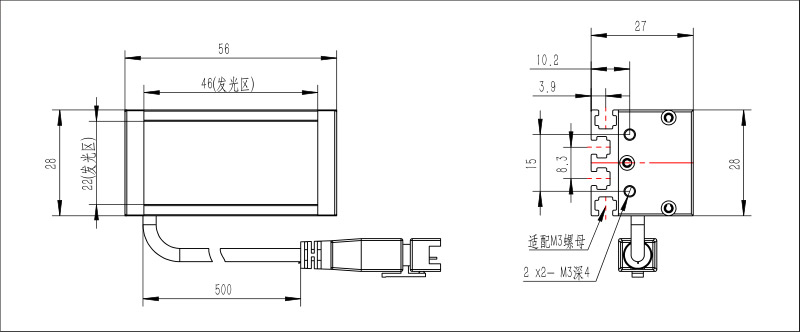

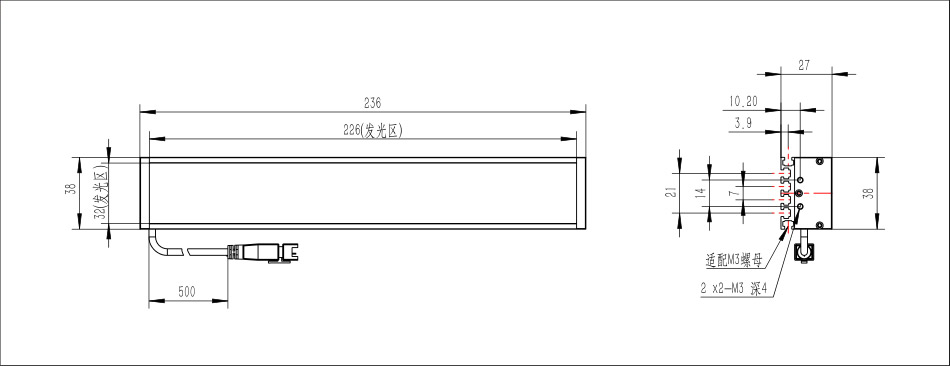

剖面结构图

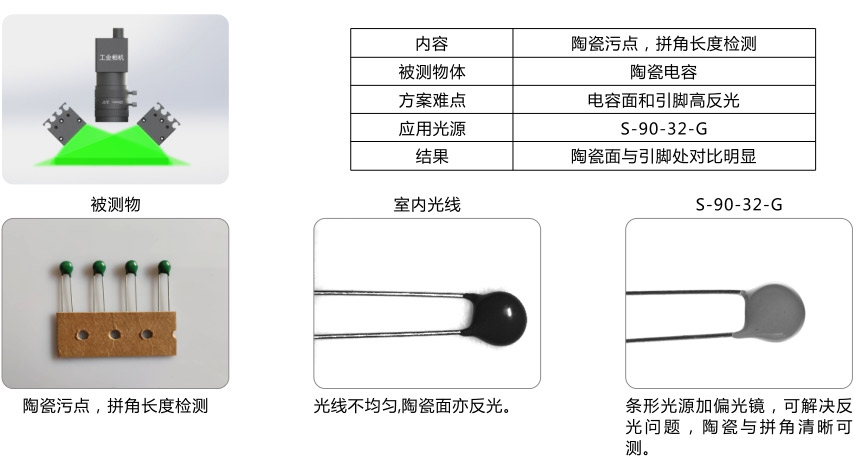

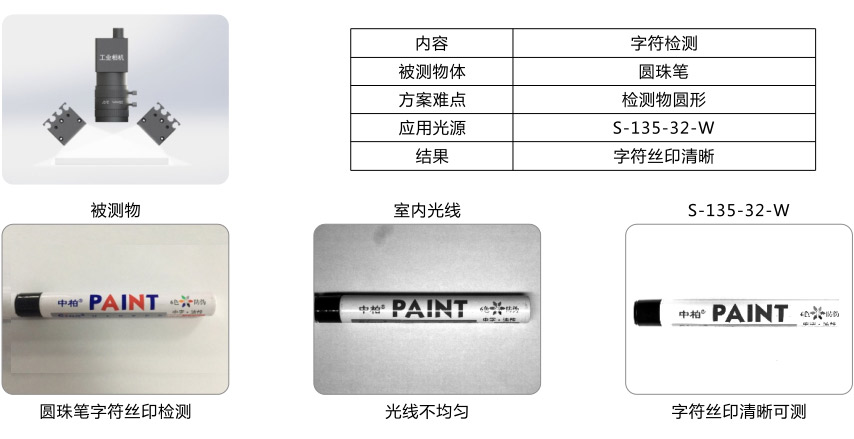

打光案例

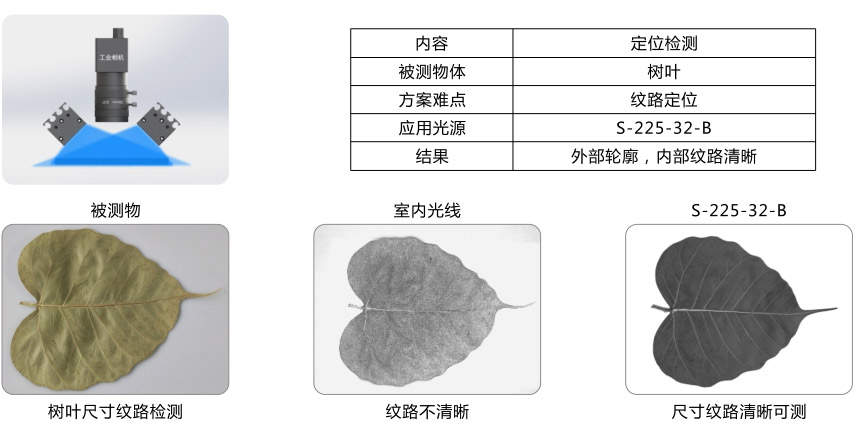

打光案例
打光案例
产品型号规格
命名规则 Naming rules | S 条形光源 Strip light source | - | 45 发光长度 Luminous length | - | 12 发光宽度 Luminous width | - | R 发光颜色 Luminous color |
序号 Serial number | 型号 Model | 电压 Voltage | 功率(W) power | 重量(g) weight | ||||
---|---|---|---|---|---|---|---|---|
R | W/B/G | IR(940nm) | ||||||
1 | S-45-12 | 24 | 0.7 | 1 | 0.7 | ≈60 | ||
2 | S-45-22 | 24 | 1.4 | 2.1 | 1.4 | ≈70 | ||

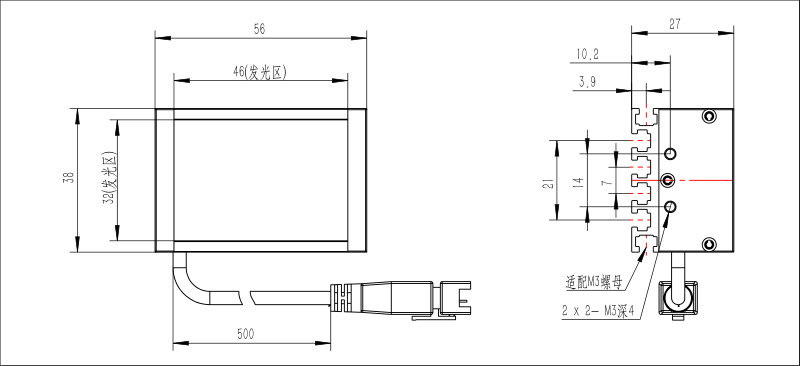

3 | S-45-32 | 24 | 2.1 | 3.2 | 2.8 | ≈90 | ||
4 | S-90-12 | 24 | 1.4 | 2 | 1.4 | ≈90 | ||

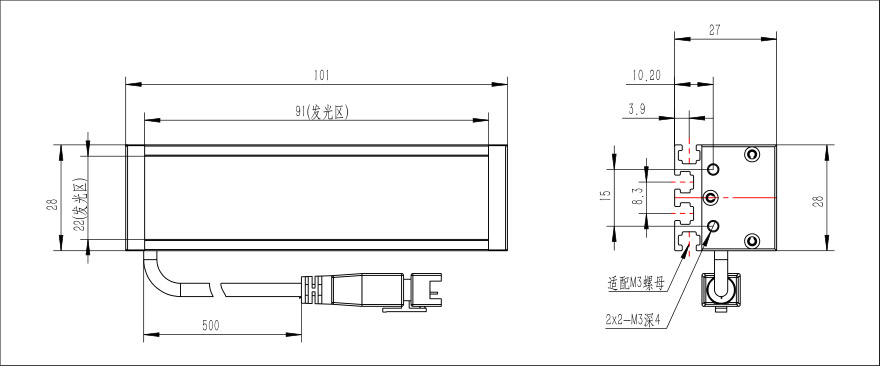

5 | S-90-22 | 24 | 2.8 | 4.2 | 2.8 | ≈110 | ||
6 | S-90-32 | 24 | 4.2 | 6.4 | 5.6 | ≈150 | ||

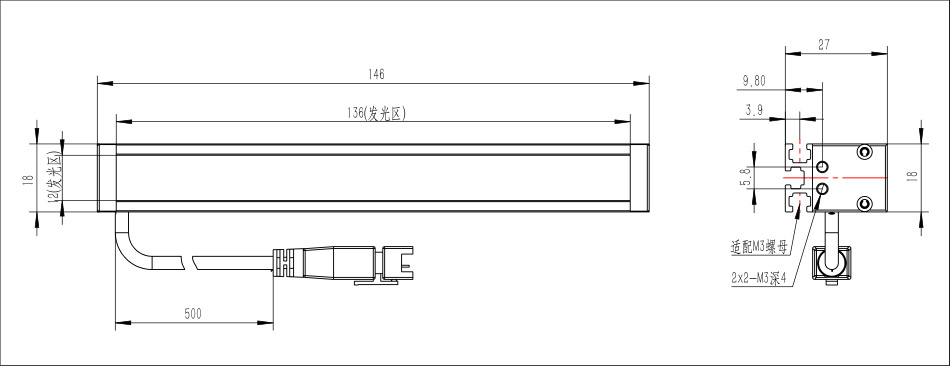

7 | S-135-12 | 24 | 2.1 | 3 | 2.1 | ≈120 | ||

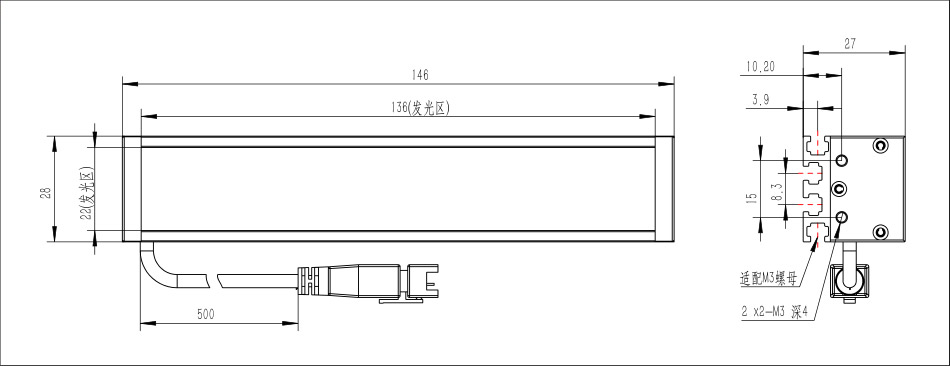

8 | S-135-22 | 24 | 4.2 | 6.3 | 4.2 | ≈150 | ||
9 | S-135-32 | 24 | 6.3 | 9.6 | 8.4 | ≈210 | ||

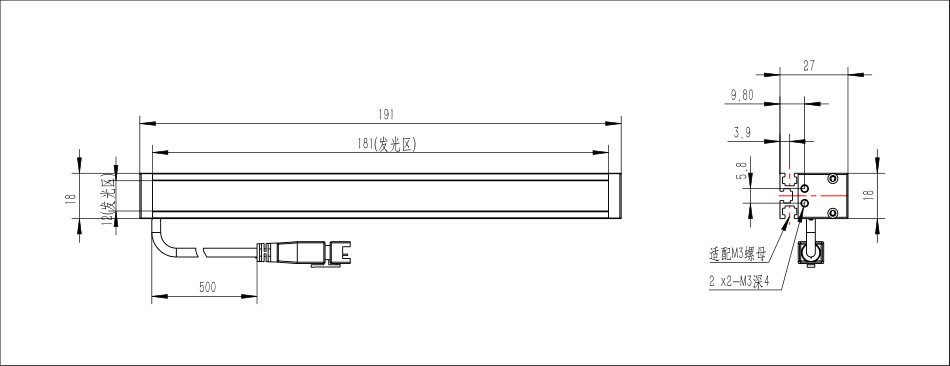

10 | S-180-12 | 24 | 2.8 | 4 | 2.8 | ≈150 | ||

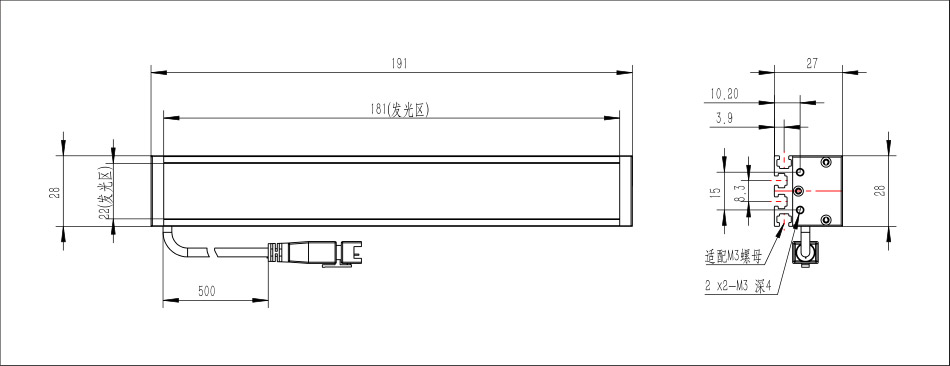

11 | S-180-22 | 24 | 6.4 | 8.4 | 5.6 | ≈190 | ||

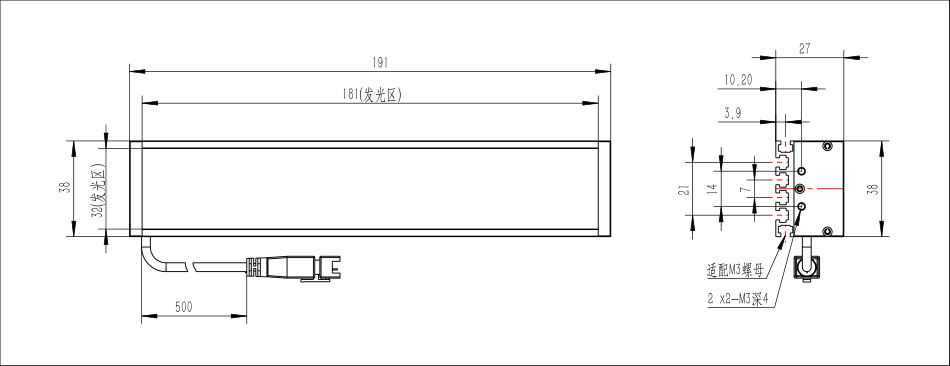

12 | S-180-32 | 24 | 8.4 | 12.8 | 11.2 | ≈270 | ||

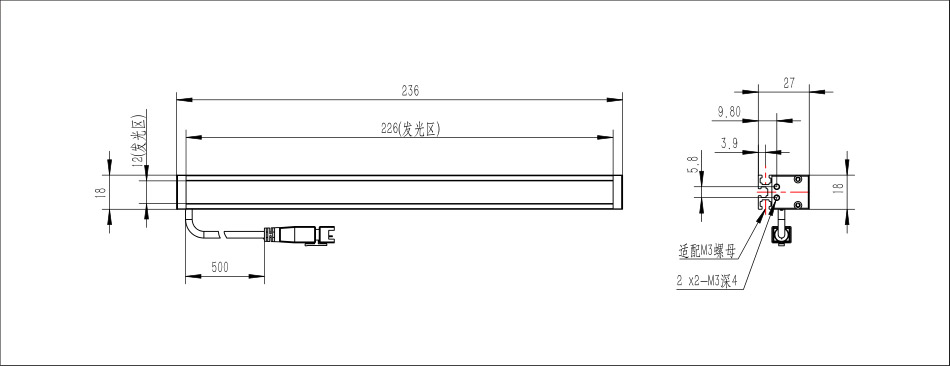

13 | S-225-12 | 24 | 3.5 | 5 | 3.5 | ≈180 | ||

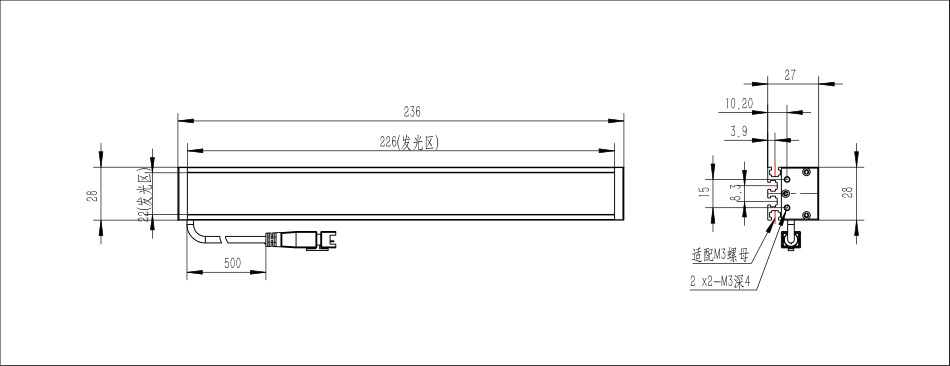

14 | S-225-22 | 24 | 7 | 10.5 | 7 | ≈230 | ||
15 | S-225-32 | 24 | 10.5 | 16 | 14 | ≈330 | ||
16 | S-270-12 | 24 | 4.2 | 6 | 4.2 | ≈210 | ||

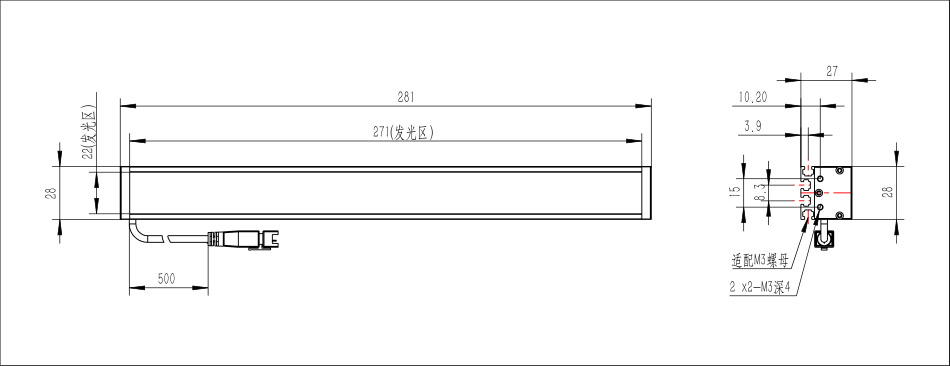

17 | S-270-22 | 24 | 8.4 | 12.6 | 8.4 | ≈270 | ||
18 | S-270-32 | 24 | 12.6 | 19.2 | 16.8 | ≈390 | ||

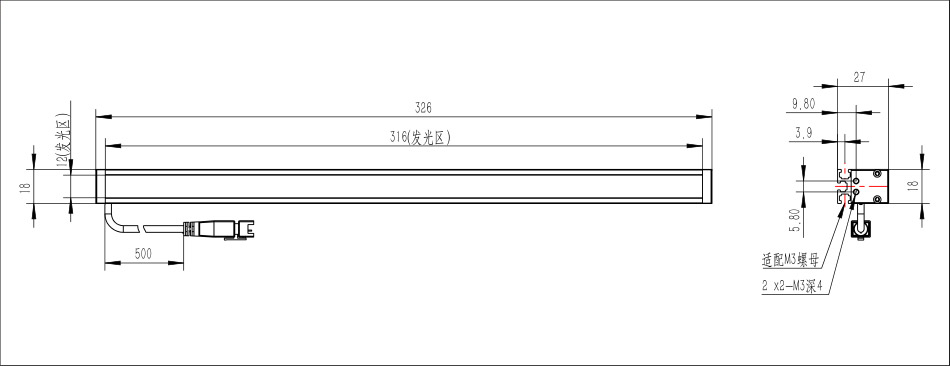

19 | S-315-12 | 24 | 4.9 | 7 | 4.9 | ≈240 | ||

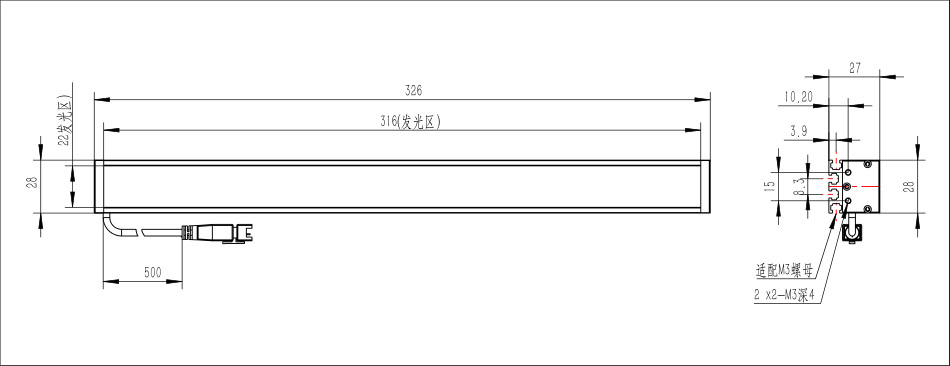

20 | S-315-22 | 24 | 9.8 | 14.7 | 9.8 | ≈310 | ||
21 | S-315-32 | 24 | 14.7 | 22.4 | 19.6 | ≈450 | ||
22 | S-360-12 | 24 | 5.6 | 8 | 5.6 | ≈270 | ||

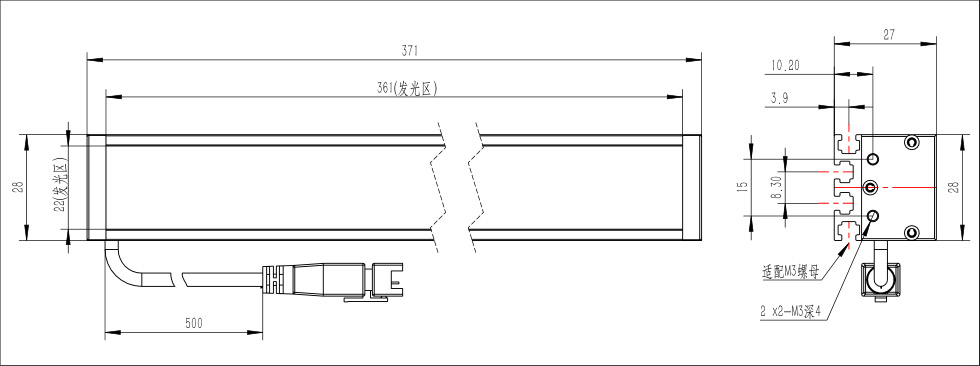

23 | S-360-22 | 24 | 11.2 | 16.8 | 11.2 | ≈350 | ||
24 | S-360-32 | 24 | 16.8 | 25.6 | 22.4 | ≈510 | ||
25 | S-405-12 | 24 | 6.3 | 9 | 6.3 | ≈300 | ||

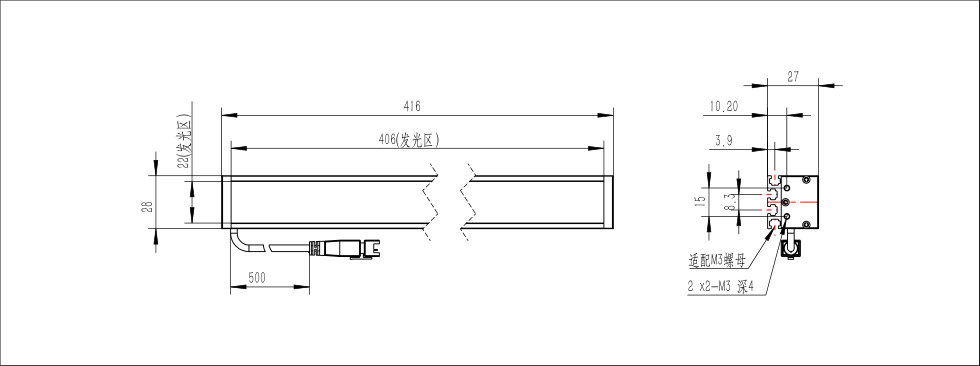

26 | S-405-22 | 24 | 12.6 | 18.9 | 12.6 | ≈390 | ||
27 | S-405-32 | 24 | 18.9 | 28.8 | 25.2 | ≈570 | ||
28 | S-450-12 | 24 | 7 | 10 | 7 | ≈330 | ||
29 | S-450-22 | 24 | 14 | 21 | 14 | ≈430 | ||
30 | S-450-32 | 24 | 21 | 32 | 28 | ≈630 | ||
31 | S-495-12 | 24 | 7.7 | 11 | 7.7 | ≈360 | ||

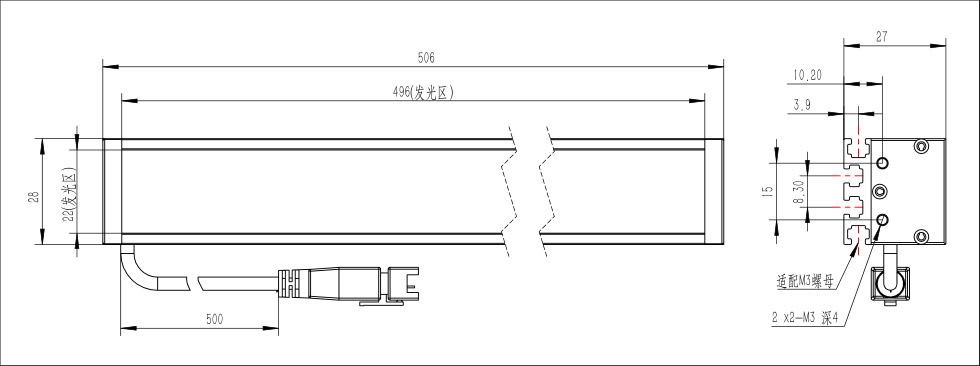

32 | S-495-22 | 24 | 15.4 | 23.1 | 15.4 | ≈470 | ||
33 | S-495-32 | 24 | 23.1 | 35.2 | 30.8 | ≈690 | ||
34 | S-540-12 | 24 | 8.4 | 12 | 8.4 | ≈390 | ||

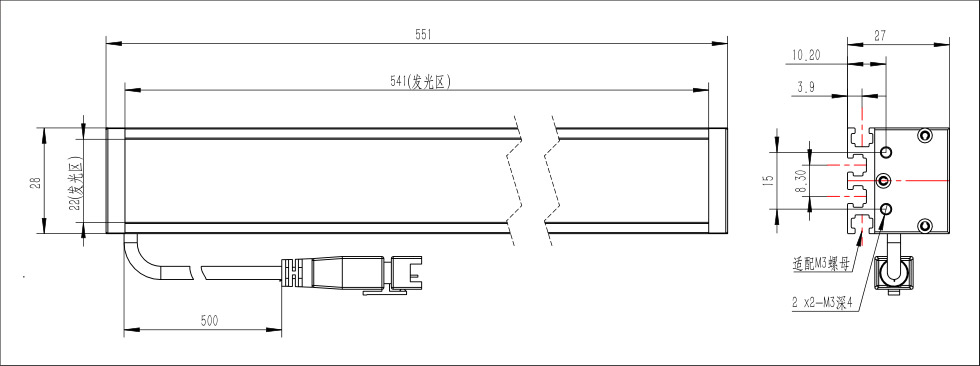

35 | S-540-22 | 24 | 16.8 | 25.2 | 16.8 | ≈510 | ||

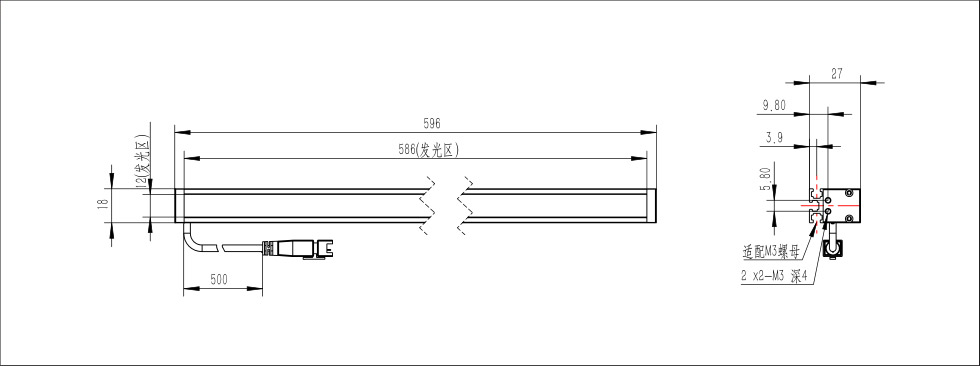

37 | S-585-12 | 24 | 9.1 | 13 | 9.1 | ≈420 | ||

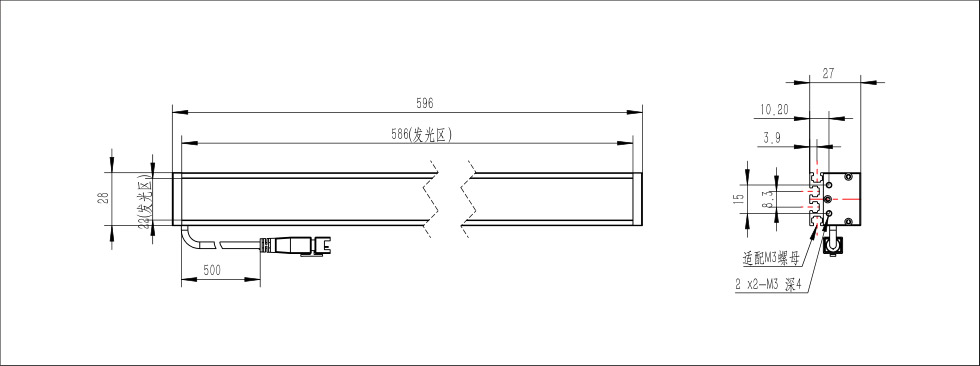

38 | S-585-22 | 24 | 18.2 | 27.3 | 18.2 | ≈550 | ||

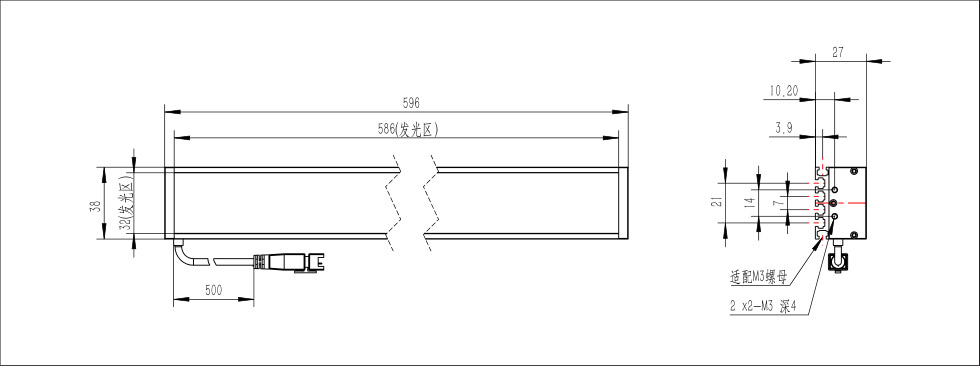

39 | S-585-32 | 24 | 27.3 | 41.6 | 36.4 | ≈810 | ||
40 | S-630-12 | 24 | 9.8 | 14 | 9.8 | ≈450 | ||

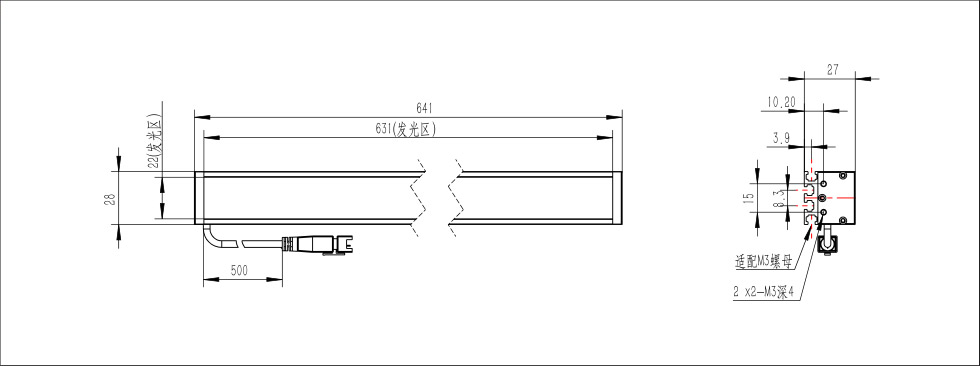

41 | S-630-22 | 24 | 19.6 | 29.4 | 19.6 | ≈590 | ||

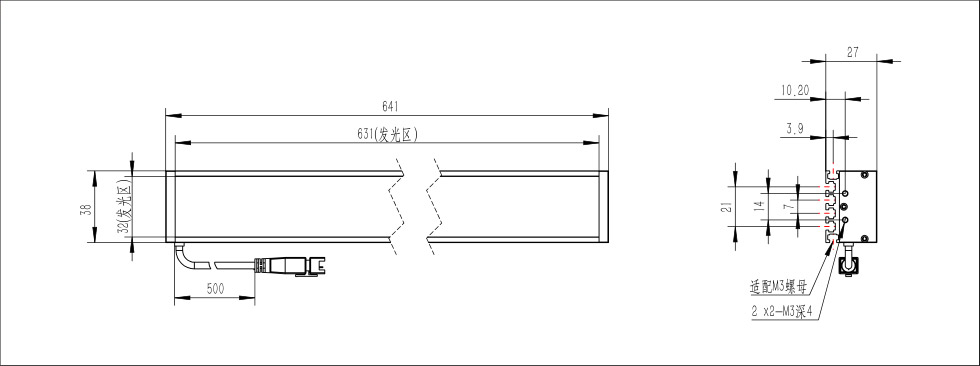

42 | S-630-32 | 24 | 29.4 | 44.8 | 39.2 | ≈870 | ||

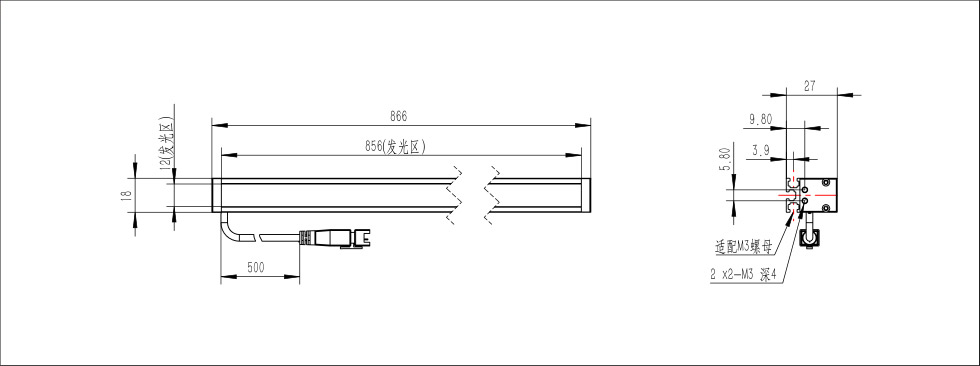

43 | S-855-12 | 24 | 13.3 | 15 | 13.3 | ≈600 | ||
44 | S-855-22 | 24 | 26.6 | 39.9 | 26.6 | ≈790 | ||

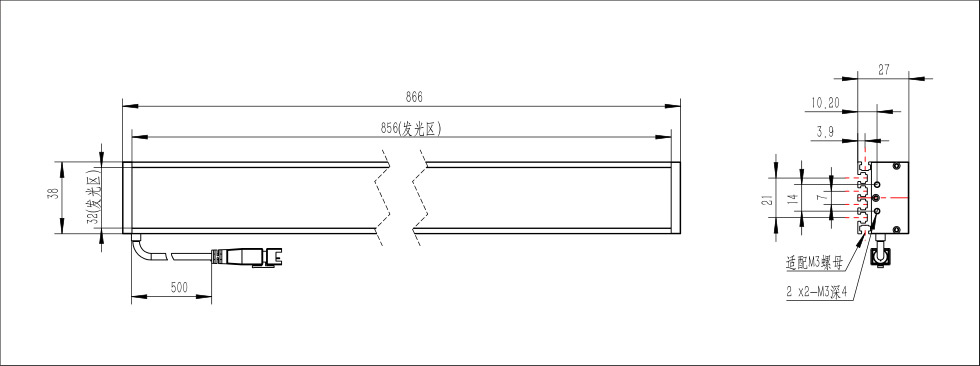

45 | S-855-32 | 24 | 39.9 | 60.8 | 53.2 | ≈1170 | ||

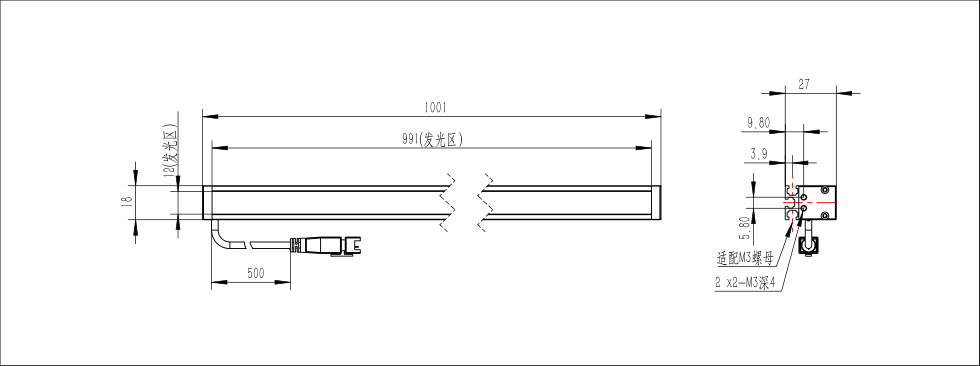

46 | S-990-12 | 24 | 15.4 | 16 | 15.4 | ≈690 | ||
47 | S-990-22 | 24 | 30.8 | 46.2 | 30.8 | ≈910 | ||
48 | S-990-32 | 24 | 46.2 | 70.4 | 61.6 | ≈1350 | ||
条行光源长度可以根据要求加长(长度为45mm的倍数); The length of the strip light source can be lengthened according to the requirements (multiples of 45 mm in length); 标配漫射板为FD系列; |
